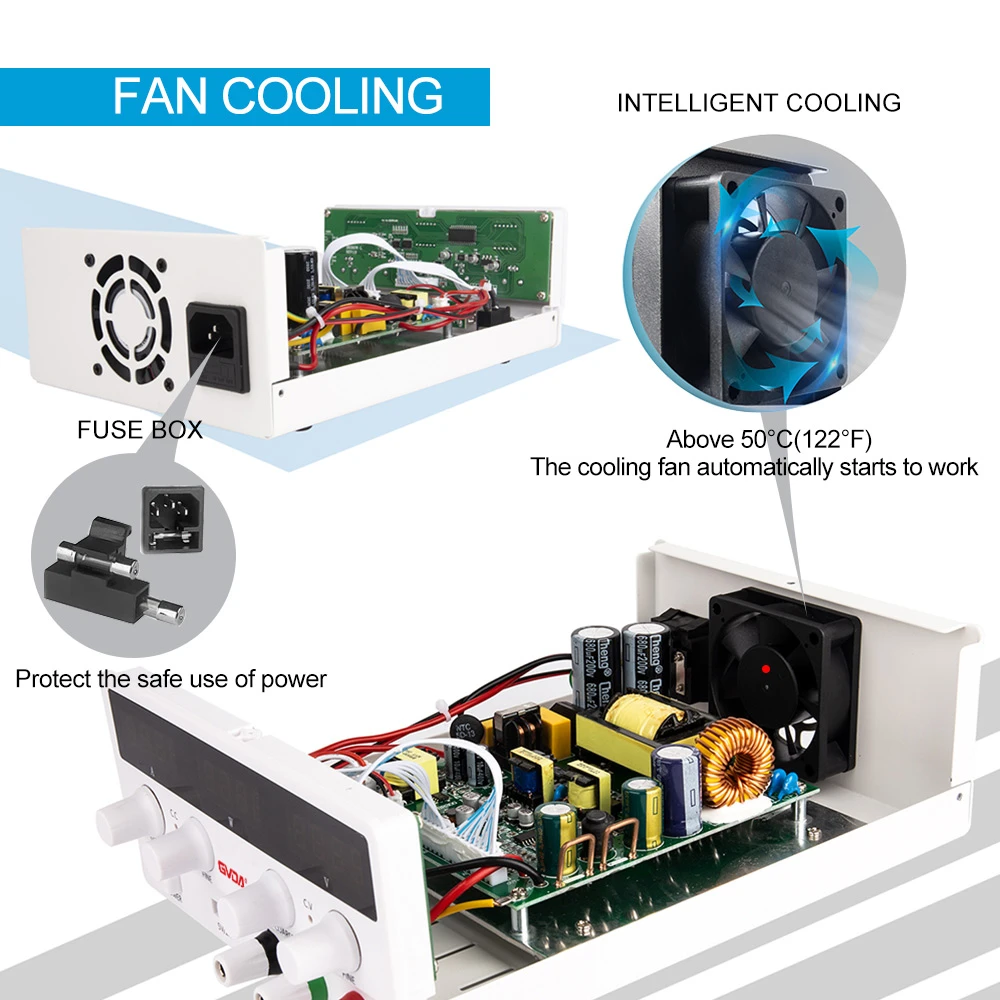

Primjena DC stabiliziranog napajanja u održavanju mobilnih telefona
1-trenutna metoda
U održavanju mobilnih telefona postoji mnogo metoda održavanja, a za učenike srednjih stručnih škola =. Učenici prvog razreda su osposobljeni da vešto savladaju upotrebu multimetra, tako da učenici mogu i sadašnjem metodom da procene opseg kvarova mobilnog telefona uz pomoć napajanja za održavanje. Trenutna metoda je najčešće korištena metoda u održavanju mobilnih telefona. Najviše se koristi kada se popravlja kvar mobilnog telefona da se uključi. struja, pretražujte struju, prenosite struju i struju u stanju pripravnosti"
(1) Startna struja. Struja baterije se odnosi na struju kada se pritisne dugme za uključivanje mobilnog telefona nakon uključivanja. Normalna struja baterije je općenito 0-120n, ali također treba napomenuti da će normalna struja baterije različitih tipova mobilnih telefona biti različita.
(2) Traži neto struju. Struja pretraživanja mreže se odnosi na promjenjivu struju kada je mobilni telefon uključen i uđe u pretragu mreže. Normalna struja pretraživanja mreže je općenito oko 100u, a zatim pada na 7 ili 10mA, što ukazuje da je mobilni telefon pretražio mrežu.
(3) Emisiona struja. Struja emisije se odnosi na promjenjivu struju mobilnog telefona kada je u stanju poziva, općenito oko 35).
(4) Struja pripravnosti. Struja pripravnosti se odnosi na struju od oko 20" kada mobilni telefon pretražuje internet, svi pozadinski programi mobilnog telefona su zatvoreni, a ekran nije svijetao. Ako je prevelik, znači da je mobilni telefon isključen. ozbiljno napunjen i baterija nije izdržljiva.
2. Koristite DC napajanje da procenite opseg greške mobilnog telefona koji se ne uključuje
(1) Mobilni telefon ima veliku struju kada je uključen, uglavnom veću od 200mA, a maksimum može doseći oko 1000mA. Fokusirajte se na provjeru relevantnih B plus kola u krugu mobilnog telefona, kao što su kondenzator velikog filtera napajanja, IC napajanja, kontrolna cijev prekidača, logička cijev napajanja, cijev za napajanje radio frekvencijom, pojačalo snage, vibrator i druga kola ; provjerite da li postoji kratki spoj, da li je stražnja kućišta kratko spojena,
(2) Postoji mala pojava curenja kada je mobilni telefon uključen, općenito niže od 50n
Generalno, to je uzrokovano nedovoljnim naponom okidača mašine. Usredotočite se na provjeru gumba za napajanje i malih komponenti na krugu okidača napajanja. Da biste smanjili rizik, možete ih čistiti i rješavati jedan po jedan.
(3) Pritisnite dugme za napajanje i pokazivač ampermetra se ne pomera. Općenito se smatra OmA. Generalno, to znači da je dugme za napajanje isključeno ili je kabl za napajanje pokvaren. zavariti.
(4) Pritisnite dugme za napajanje i ampermetar se jedva pomera, između 0 i 15n. Ova vrsta struje je podijeljena u dvije vrste. Jedan je da treperi između 0 i 0.00, što je općenito uzrokovano lošim kontaktom dva kristala 13MH ili denaturacijom kristala, koji ne može generirati frekvenciju oscilovanja; drugi je da ostaje na 0-15 mA 3-5 minuta Povratak na nulu, jedan je problem isključenja na prijemnoj strani 13N kola, kao što je isključenje na kolu srednje frekvencije, 13MH2 prijemni krug, itd.
(5) Pritisnite dugme za napajanje i ampermetar pokazuje 20, 30 mA da miruje. Označava da je napajanje počelo raditi, ali CPU nije pokrenut, a opći problem se javlja u
Na liniji napajanja CPU-a, češće je da se određena linija isključi.
(6) Pritisnite dugme za napajanje, ampermetar se podiže na 30mA, iznenada skače na 50-7, a zatim se brzo vraća na nulu, što ukazuje da je U oštećen, što je tipičan kvar.
(7) Pritisnite dugme i ampermetar se podiže na 40, 60n i nastavlja "treperi 0", što ukazuje da je nakon što napajanje počne da radi, CPU počeo da se delimično pokreće. Došlo je do problema u čitanju podataka računara, a CPU ne zna da li da nastavi da se gasi ili da izvrši gašenje, pa se "tresa", gore-dole, ovo je tipičan softverski problem, koji se može popraviti prepisivanjem softver.
(8) Pritisnite dugme za napajanje i ampermetar se podiže na 40-60n, a zatim se vraća na nulu "što ukazuje da postoji greška u logičkom kolu, uglavnom zato što su CPU, privremena memorija i riječ zavareni ili oštećeni. U većini slučajeva, prvo se mora zamijeniti, a zatim ocijeniti mjesto kvara.
