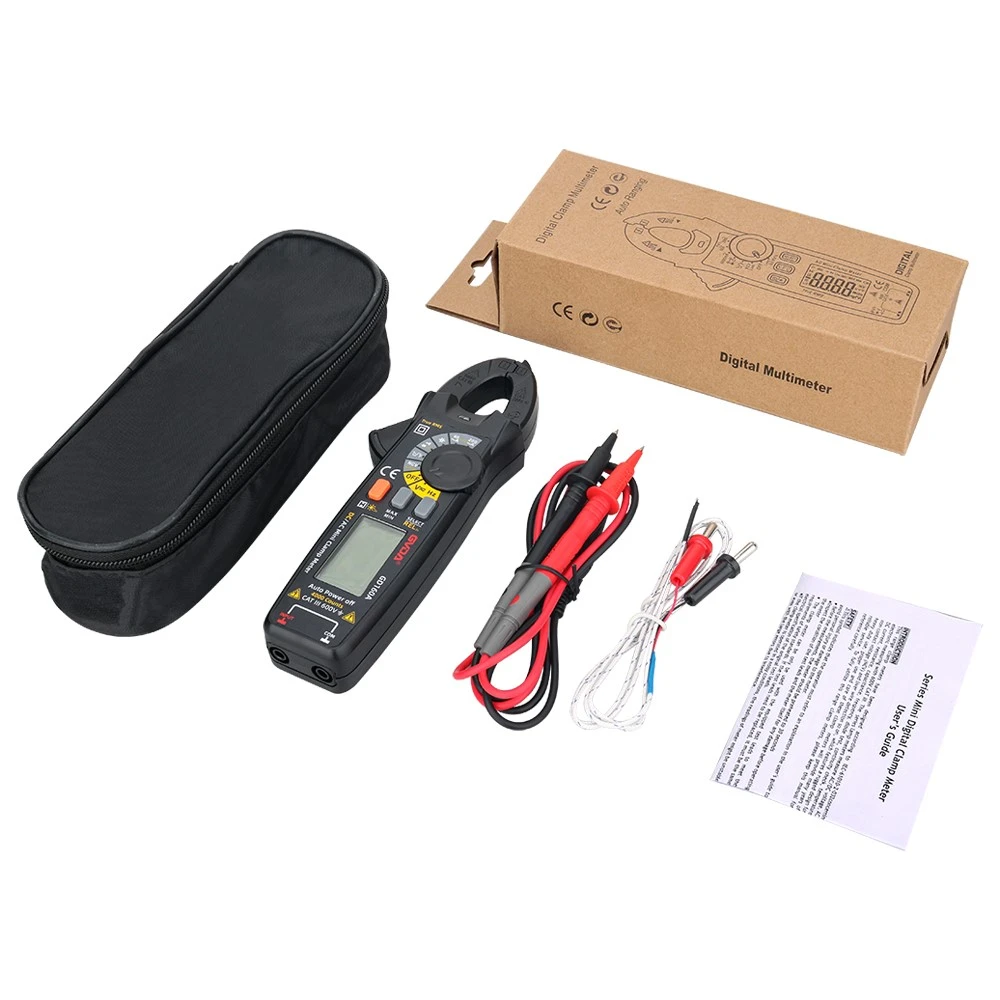

Opseg primjene ampermetra stezaljke i opis funkcija
Prilikom mjerenja struje običnim ampermetrom, obično je potrebno prekinuti strujni krug i zaustaviti mašinu prije spajanja ampermetra radi mjerenja. Ovo je veoma problematično, a ponekad to nije dozvoljeno za motore koji normalno rade. U ovom trenutku korištenje ampermetra sa stezaljkama postaje mnogo praktičnije jer može mjeriti struju bez prekidanja strujnog kruga. Princip rada ampermetra sa stezaljkama je sljedeći:
Ispitivana žica kola koja prolazi kroz željezno jezgro postaje primarna zavojnica strujnog transformatora, a struja se inducira u sekundarnom namotu kroz struju. Tako da ampermetar spojen na sekundarni kalem može pokazati struju testiranog kruga. Mjerač stezaljke može se promijeniti na različite opsege pomicanjem prekidača. Ali nije dozvoljeno raditi na struju prilikom mijenjanja brzina. Mjerila sa stezaljkama općenito imaju nisku tačnost, obično u rasponu od 2,5 do 5 nivoa. Radi praktičnosti upotrebe, u tabeli se nalaze i prekidači za konverziju sa različitim rasponima za merenje različitih nivoa struje i napona.
Prilikom provjere da li je trofazna struja (manje od 5 ampera) malog trofaznog motora uravnotežena, ako se za mjerenje koristi ampermetar sa stezaljkama, glava mjerača * je mala i kreće se od 1 do 10 ampera, dok se neki brojila imaju mrežu od 2 ampera. Još je nemoguće izmjeriti ispod 2 ampera ili nekoliko desetinki ampera. Osim toga, ampermetri obično imaju velike greške pri niskim rasponima i teško ih je očitati kada kazaljka odstupa. Za precizno mjerenje trenutne vrijednosti, žica za izolaciju opterećenja može se namotati oko željezne jezgre stezaljke ampermetra za 1 do N okreta. Primjena principa strujnog transformatora za pojačavanje magnetnog polja, kako bi se očitale veće vrijednosti struje. Očitavanje dobijeno na ovaj način se uvećava, ali stvarna trenutna vrijednost mora oduzeti uvećani dio. Prilikom dodavanja jednog okreta, očitavanje treba podijeliti sa 2; Podijelite sa 3 kada namotate dva zavoja. Pravilo je da se sa N okretaja struja povećava za N+1 puta, a trenutna vrijednost je jednaka očitanju brojila podijeljenom sa (N+1). Osim toga, da bi se eliminirao utjecaj zaostalog magnetizma u željeznoj jezgri ampermetra, ako se izmjeri mala struja odmah nakon mjerenja velike struje, željezno jezgro ampermetra treba otvoriti i zatvoriti nekoliko puta kako bi se eliminirao rezidualni magnetizam u gvozdeno jezgro.
