Upotreba ampermetra sa stezaljkama i mjere opreza
Priključni AC ampermetri se uglavnom sastoje od strujnih transformatora i instrumenata ispravljačkog sistema. Izmjereni provodnik koji nosi struju je ekvivalentan primarnom namotu strujnog transformatora. Na željeznoj jezgri je sekundarni namotaj strujnog transformatora. Sekundarni namotaj je povezan sa instrumentom sistema ispravljača. Prema trenutnom transformatoru primarnog namota i sekundarnog namota između određenog udjela promjene, instrumenti ispravljača prikazuju trenutnu vrijednost kruga koji se testira.
AC i DC mjerač sa stezaljkama je vrsta instrumenta elektromagnetnog tipa. Izmjerena strujna žica smještena je unutar čeljusti kao pobudna zavojnica. Magnetni fluks formira krug u gvozdenom jezgru. Elektromagnetski mjerni mehanizam nalazi se u sredini otvora jezgra i odbija ga magnetsko polje kako bi se dobilo očitanje. S obzirom da mjerna struja ne utiče na njegov otklon, može mjeriti AC i DC struje.
Kako koristiti ampermetar sa stezaljkama

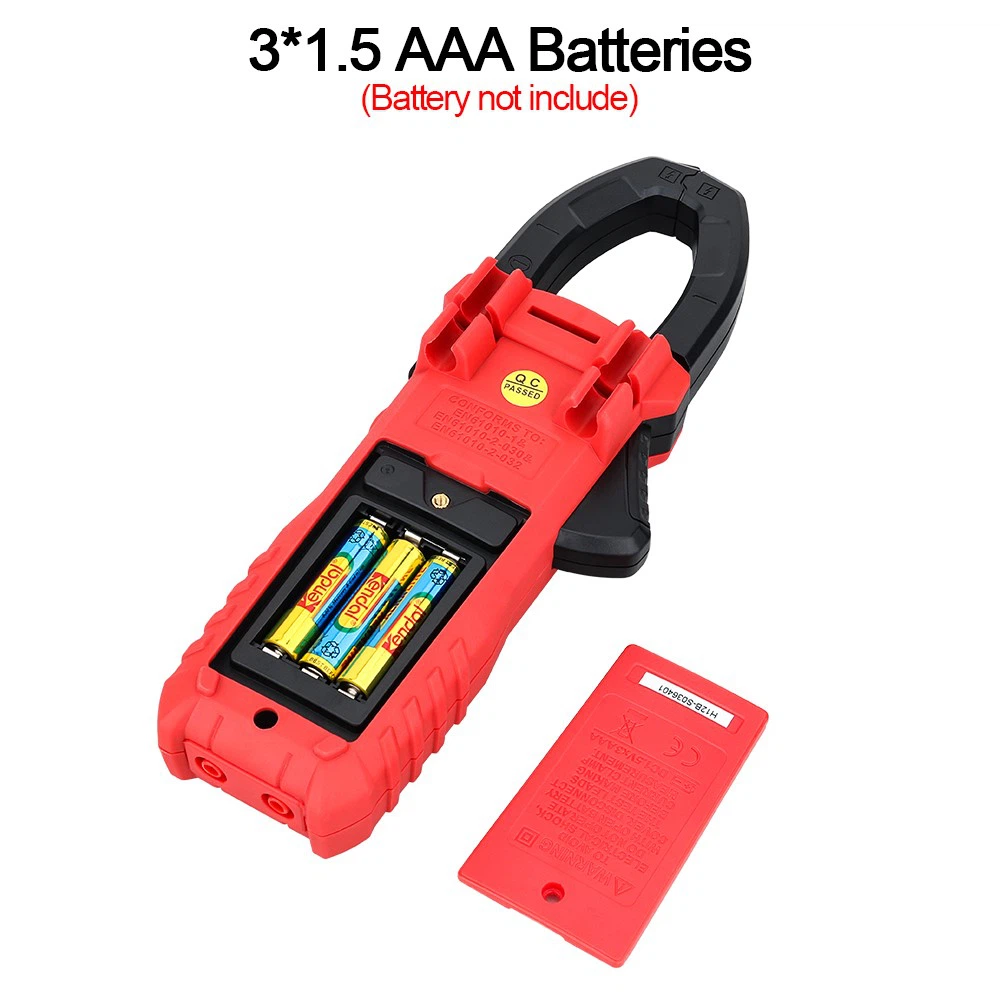

Da biste izmjerili struju, jednostavno učvrstite poravnanje koje se mjeri unutar jezgre ampermetra sa stezaljkama i očitajte na digitalnom displeju ili indikatorskoj ploči. Jednostavan je za upotrebu. Samo stegnite žicu za mjerenje. Međutim, sa široko rasprostranjenom upotrebom digitalnih ampermetara sa stezaljkama, mnoge funkcije su dodane ampermetru sa stezaljkama, kao što su napon, temperatura, otpor, itd. (ponekad se naziva multimetar sa stezaljkama, kao što je prikazano u fotografija desno, sa dva utičnica za sondu na instrumentu). Okretanjem dugmadi mogu se birati različite funkcije, a upotreba je slična upotrebi običnog digitalnog multimetra. Za značenje nekih specijalnih funkcijskih dugmadi, pogledajte odgovarajuće opise.
Stegnite žice za struju kako biste podesili odgovarajući mjerni opseg.
Pri korištenju ampermetra sa stezaljkama treba obratiti pažnju na sljedeće probleme:
Kada je struja koja se mjeri mala, žica koja nosi struju može se namotati nekoliko puta i staviti u čeljusti radi mjerenja. Međutim, stvarna vrijednost struje može se dobiti dijeljenjem očitanja sa brojem zavojnica. Kada je merenje završeno, postavite prekidač za podešavanje u položaj maksimalnog opsega (ili isključen položaj) za bezbednu upotrebu sledeći put.
Nemojte menjati brzinu tokom merenja.
Imajte na umu da napon na strujnom kolu treba biti niži od nazivne vrijednosti ampermetra sa stezaljkama, a ampermetar sa stezaljkama ne treba koristiti za mjerenje struje u visokonaponskom kolu, jer to može lako uzrokovati nesreće ili električnu energiju šok.
