Kako je klema ampermetar mjerni instrument
Ampermetar tipa stezaljke sastoji se od strujnog transformatora i ampermetra. To je instrument koji se koristi za mjerenje nivoa struje u radnom električnom kolu i može mjeriti naizmjeničnu struju bez prekida.
Ampermetri tipa stezaljke se uglavnom koriste za mjerenje veličine struje u električnim krugovima koji rade (neki ampermetri tipa kleme mogu mjeriti i napon). U nastavku ćemo uzeti ampermetre tipa stezaljke kao primjer da bismo razumjeli metodu upotrebe ampermetara tipa stezaljke.

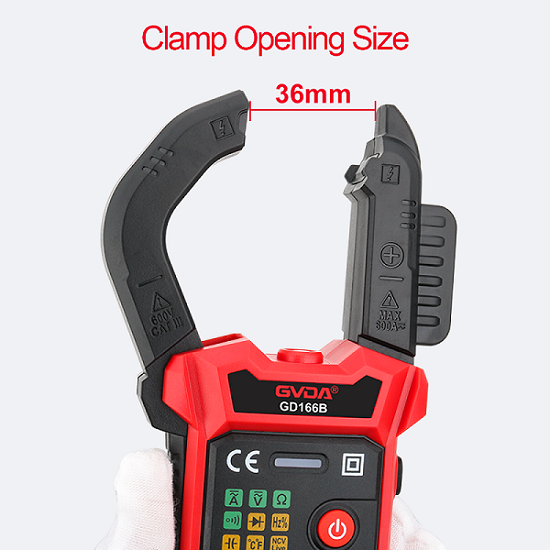

Kada mjerite struju ampermetrom tipa stezaljke, učvrstite žicu koja se ispituje u prozor sa željeznom jezgrom ampermetra tipa stezaljke, a zatim očitajte očitavanje pokazivača na glavi mjerača. Prilikom prvog mjerenja prvo procijenite maksimalni nivo struje, a zatim pređite na odgovarajući raspon za formalna očitavanja mjerenja. Prilikom svake promjene opsega, čeljusti se moraju otvoriti i prekidač opsega mora biti uključen. Čeljusti ampermetra sa stezaljkom moraju biti čiste i suhe.
Ako se mala struja mjeri pomoću zupčanika minimalne struje i otklon pokazivača je manji od 1/2 opsega, što otežava očitavanje, žica koja se mjeri može se namotati nekoliko zavoja u stezaljku, a očitavanje može podijeliti s brojem zavoja žice koja se namotava kako bi se dobila trenutna vrijednost koja se mjeri.
Kada je žica stegnuta u stezaljku, ako se na ampermetru stezaljke pronađu vibracije ili zvuk udara, ručicu ampermetra sa stezaljkom treba nekoliko puta okrenuti ili stezaljku treba ponovo otvoriti i zatvoriti jednom dok se ne čuje buka prije očitavanja trenutna vrijednost.
Imajte na umu da napon kruga koji se testira ne bi trebao biti veći od nazivnog napona ampermetra sa stezaljkama i budite oprezni tokom rada.
Princip ampermetra sa stezaljkama
Gvozdeno jezgro transformatora je napravljeno u pokretni otvor i oblikovano u obliku stezaljke. Pokretni dio je spojen na ručku 6. Kada se ručka čvrsto uhvati, željezna jezgra strujnog transformatora se otvara, a ispitana žica 4 se može staviti u stezaljku. Žica koja nosi struju postaje primarni namotaj strujnog transformatora, a stezaljka je zatvorena. Naizmjenični magnetni tok prolazi kroz željezno jezgro strujnog transformatora, a indukovana struja se stvara u sekundarnom namotu 5 transformatora. Ampermetar je spojen na oba kraja sekundarnog namotaja. Struja koju pokazuje njegov pokazivač je direktno proporcionalna radnoj struji stegnute struje koja nosi struju, a izmjerena vrijednost struje može se direktno očitati sa brojčanika. Mjerač struje stezaljke se u suštini sastoji od strujnog transformatora, ključa za stezaljke i instrumenta magnetoelektrične sile reakcije ispravljača.
