Kako koristiti multimetar za pretvaranje signala termičkog otpora u grubu temperaturu

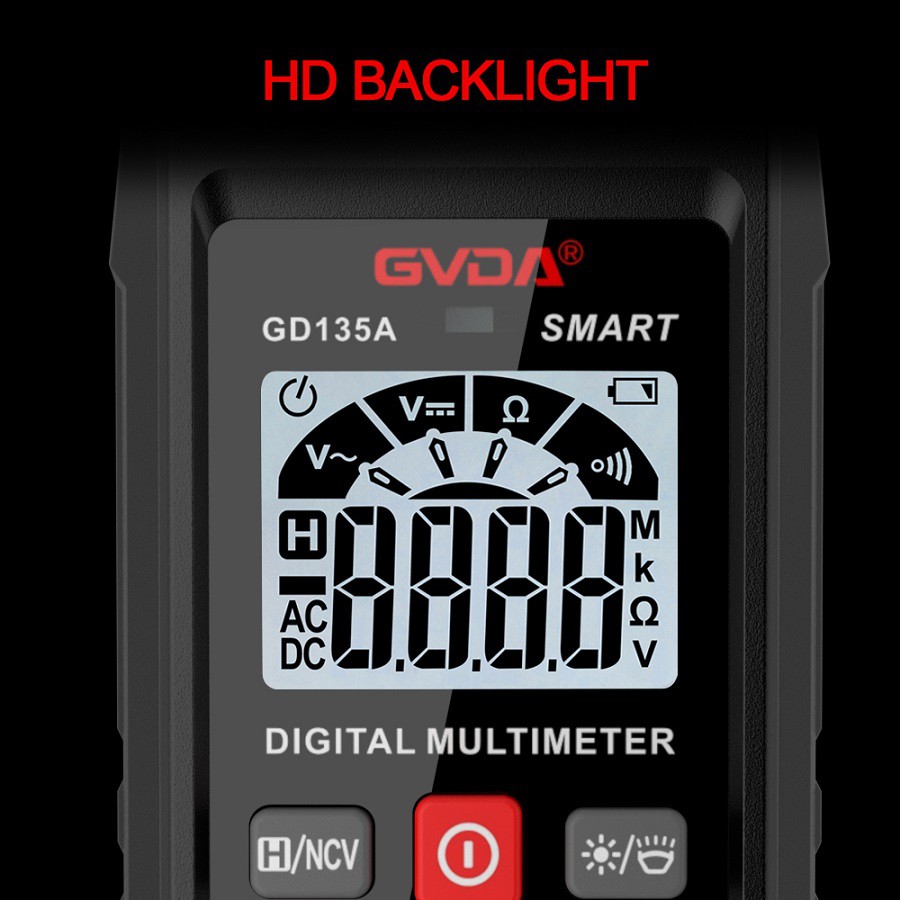

Uobičajeni multimetri sa pokazivačem i digitalni multimetri mogu grubo procijeniti približni temperaturni raspon termičkog otpornika.
Uobičajeni termički otpornici uključuju (P platinasti otpor) Pt100, Pt1000 i (C bakarni otpor) Cu50, Cu100.
Opseg mjerenja toplotnog otpora Pt100 je -200~850 stepeni, minimalni opseg je 50 stepeni, apsolutna greška je ±0,2 stepena, a osnovna greška je ±0,1% . Opseg mjerenja platinastog otpornika modela Pt1000 je samo -200~250 stepeni, a ostali parametri su potpuno isti kao i Pt100.
Opseg mjerenja Cu50 i Cu100 je -50~150 stepeni, minimalni opseg je 50 stepeni, apsolutna greška je ±0,4 stepena, a osnovna greška je ±0,1 %.
Hajde da pričamo o PT100 termičkom otporniku.
Pt100 je samo komponenta za prikupljanje i detekciju. Mora biti opremljen sa pomoćnim 5V~24ⅤDC jednim napajanjem kada radi. Koristi princip Wheatstoneovog mosta za slanje električnih signala koji se mijenjaju linearnim pravilima u integrirani blok operacijskog pojačala ili izolacijski predajnik. , na jedan čip za obradu kako bi se istinski odražavala vrijednost temperature mjerenog objekta. Termostat izdaje odgovarajuće upute za kontrolu temperature kontroliranog objekta.
Uobičajeni termički otpornici PT100 podijeljeni su na dvožične, trožilne i četverožične sisteme. Sudeći po tablici gradacije, raspon mjerenja je veliki, od minus -200 stepena do +600 stepena.
Takozvani PT100 zapravo znači da je njegova vrijednost otpora na standardnom 0 stepenu 100Ω (ohma). A kada temperatura padne ispod nule, njegova vrijednost otpora postepeno se smanjuje. Vrijednost otpora na -200 stepenu je približno 18,5Ω. Kada temperatura poraste sa 0 stepeni, njegov otpor se povećava. Na primjer, kada temperatura poraste za 50 stepeni, njegova vrijednost otpora je približno 119Ω (ohma). Njegova vrijednost otpora je približno 138Ω (ohma) na 100 stepeni. Njegova vrijednost otpora je oko 176Ω (ohm) na 200 stepeni, a njegova vrijednost otpora je oko 313Ω (ohm) na 600 stepeni.
Kao što je gore spomenuto, termički otpornik Cu50 može se izvesti. Njegovih 50Ω odnosi se na njegovu vrijednost otpora na 0 stepeni. Kada je na -50 stepenu, njegova vrijednost otpora će se smanjiti sa 50Ω na 39,2Ω. Kada poraste od 0 stepeni do 50 stepeni, njegova vrednost otpora će se povećati na 60,7Ω, i tako dalje, kada dostigne 150 stepeni, njegova vrednost otpora će porasti na 82,13Ω.
Iz navedenog se može vidjeti da i PT100 termalni otpornik i Cu50 termički otpornik imaju veliki dinamički raspon i pravila otpora koja se linearno mijenjaju. Upareni su sa mnogim tipovima regulatora temperature za postizanje i kontrolu temperature, a učinak je dobar. Zbog toga se široko koristi u visokopreciznoj temperaturnoj opremi kao što je medicinski tretman, proizvodnja motora, hladnjača, industrijska kontrola, proračun temperature, proračun otpora mosta, itd., sa širokim spektrom primjena.
