Princip integracije merača nivoa zvuka
Mikrofon: Elektretni test kondenzatorski mikrofon, koji pretvara zvučne signale u električne signale i ima karakteristike kao što su dobra stabilnost i širok frekventni odziv.
Predpojačalo: Sa visokom ulaznom impedansom i niskim karakteristikama izlazne impedanse, igra ulogu u transformaciji impedanse.
Frekventno ponderisano pojačanje, konverzija opsega, kolo za indikaciju preopterećenja: Ovaj deo kola pojačava slabe signale iz pretpojačala da bi se postigla određena amplituda. Krug za konverziju opsega kontroliše mikroprocesor kako bi se osiguralo da cijelo pojačalo može odražavati promjene veličine ulaznog signala bez izobličenja unutar mjernog opsega. Kada signal pređe opseg mjerenja trenutnog raspona, kolo indikatora preopterećenja automatski kontrolira svjetlosnu indikaciju preopterećenja
Logaritamska detekcija i DC pojačanje: To je detekcija efektivne vrijednosti AC signala koja odgovara izmjerenom nivou zvuka iz AC pojačala, a određeni dio pojačanja se izvodi kako bi DC pojačalo proizvelo linearnu promjenu istosmjernog napona koji odgovara izmereni nivo zvuka.
A/D konvertor, mikroprocesor, memorija i kolo interfejsa: Ove komponente čine kompletan sistem mikrokontrolera. Mikroprocesorom upravlja programska memorija, a A/D konvertor vrši tempirano uzorkovanje i automatsko mjerenje. U isto vrijeme, rezultati mjerenja se pohranjuju u memoriju i izlaze na pisač ili mikroračunar preko kola interfejsa.

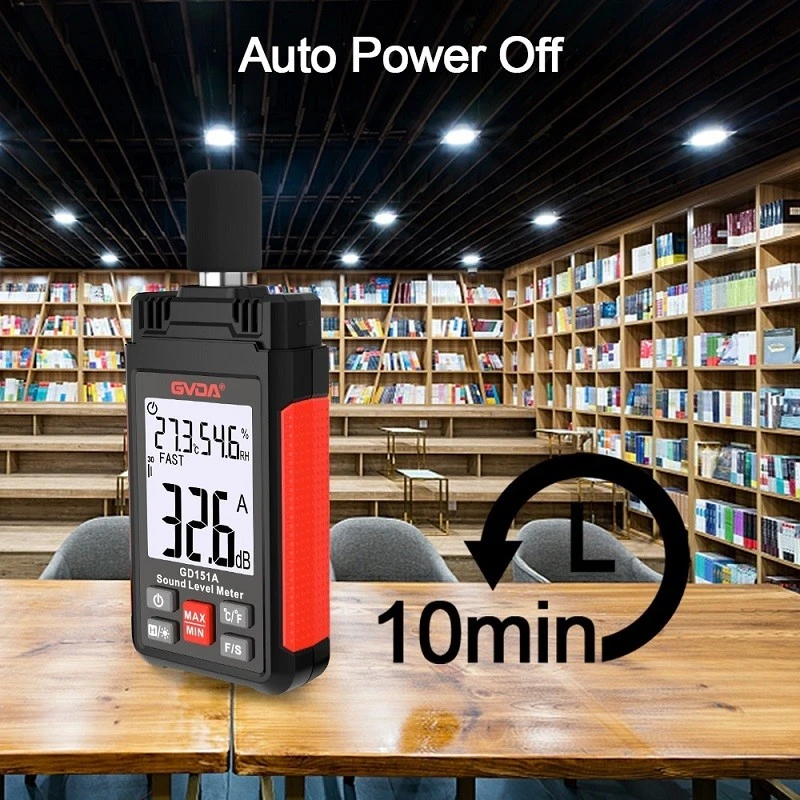

Displej i delovi panela: LCD ekran može da prikazuje i emituje merne oznake i rezultate kao što su sat, režim rada, podaci merenja, frekvencija, itd. Deo panela obezbeđuje interfejs za ručnu kontrolu. Prema zahtjevima mjerenja, radni režim i kontrolni signali ulaze u mikroprocesor kako bi se postiglo mjerenje i analiza buke.
Referentni kalibracijski signal i napajanje: Napajan iz baterije (ili eksternog ulaza), jedan pozitivni napon se pretvara u potrebni pozitivni i negativni napon, odgovoran za napajanje cijele mašine. I generirajte referentni signal kao internu korekciju kola.
Izmjereni zvučni signal se prima kao opći mjerač nivoa zvuka, a nakon prolaska kroz kolo za ponderiranje, pojačanje i opseg, pretvara se u logaritamski pretvarač za logaritamski rad. Zatim se pojačava detekcijom i A/D konverzijom i šalje mikroprocesoru. Mikroprocesor vrši tempirano uzorkovanje prema unaprijed programiranom programu i formuli algoritma, izračunava Leq ekvivalent i pohranjuje rezultate mjerenja u memoriju. Rezultati se mogu prikazati na LCD ekranu preko upravljačkog kola za ekran, ili poslati na štampač preko RS232C serijskog interfejsa, automatski štampajući rezultate merenja i spektre. Izlaz mjernih podataka se može prenijeti na računar preko interfejsnih komunikacionih kablova, čime se postiže komunikacija u realnom vremenu nivoa zvučnog pritiska Lp.
