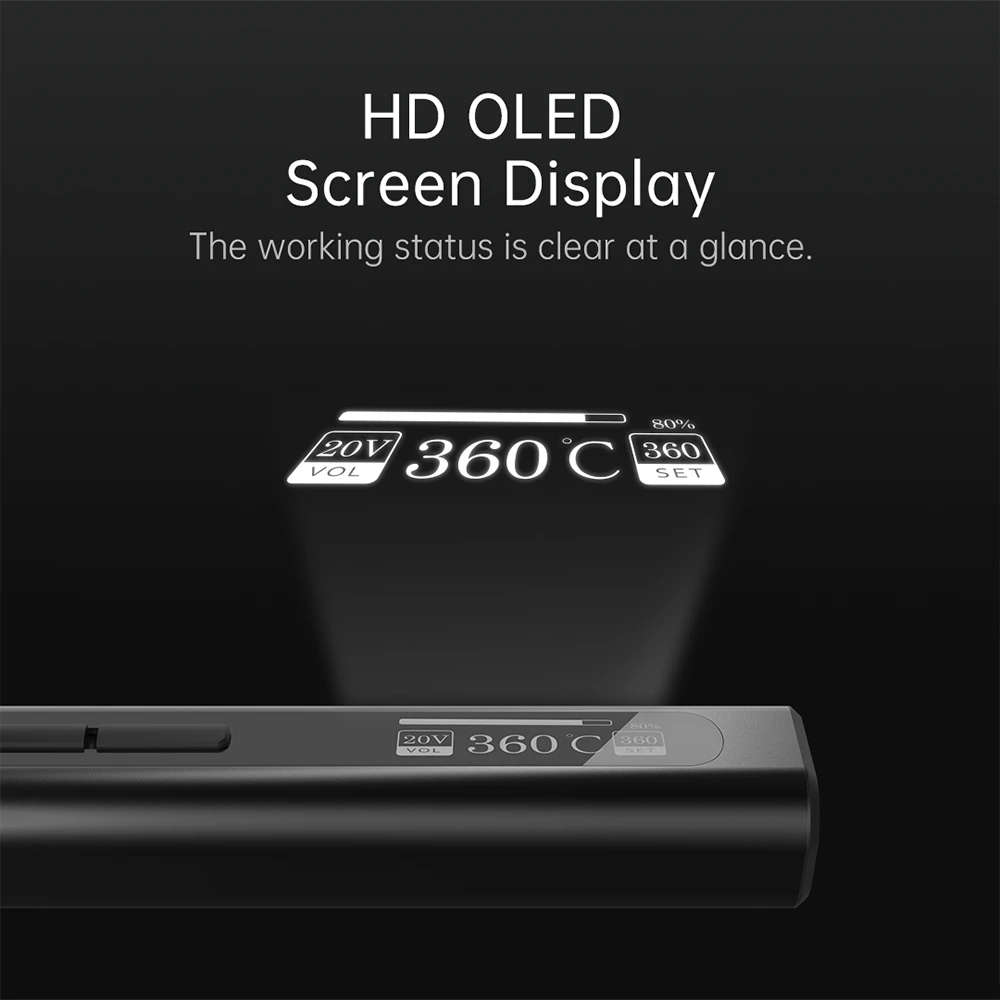

Lemilica - Proces lemljenja štampanih ploča
1. Priprema prije zavarivanja
Prije svega, morate biti upoznati sa montažnim crtežom štampane ploče koju ćete zavariti i napraviti sastojke prema crtežu. Provjerite da li model komponente, specifikacija i količina ispunjavaju zahtjeve crteža i izvršite pripreme kao što je kalupljenje komponenti prije montaže.
2. Redoslijed zavarivanja
Redoslijed montaže i zavarivanja komponenti je: otpornici, kondenzatori, diode, tranzistori, integrirana kola i cijevi velike snage. Ostale komponente se naručuju od malih do velikih.
3. Zahtjevi za zavarivanje komponenti
1) Lemljenje otpornika
Ugradite otpornik precizno u specificiranu poziciju prema dijagramu. Potrebno je da oznaka bude nagore, a smjer riječi dosljedan. Nakon instaliranja iste specifikacije, instalirajte drugu specifikaciju i pokušajte napraviti otpornike iste visine. Nakon lemljenja, odrežite višak pinova koji se nalaze na površini štampane ploče.
2) Kondenzatorsko zavarivanje
Instalirajte kondenzator u zadati položaj kao što je prikazano na slici, i obratite pažnju na to da "+" i "-" polariziranih kondenzatora ne smiju biti pogrešno spojeni. Smjer oznake na kondenzatoru mora biti lako vidljiv. Ugradite prvo staklene glazurne kondenzatore, organske dielektrične kondenzatore, porculanske dielektrične kondenzatore i na kraju elektrolitičke kondenzatore.
3) Diodno zavarivanje
Prilikom zavarivanja dioda treba obratiti pažnju na sljedeće: prvo, obratite pažnju na polaritet anode i katode i ne smijete ih pogrešno instalirati; drugo, oznaka modela mora biti lako vidljiva; treće, kod zavarivanja vertikalnih dioda, vrijeme zavarivanja za najkraći vod ne smije prelaziti 2 sekunde.
4) Tranzistorsko zavarivanje
Obratite pažnju na pravilan položaj umetanja tri odvoda e, b i c; vrijeme zavarivanja treba biti što je moguće kraće. Upotrijebite pincetu da stegnite olovne igle tokom zavarivanja kako biste olakšali rasipanje topline. Prilikom zavarivanja tranzistora velike snage, ako je potrebno ugraditi hladnjak, kontaktna površina treba biti ravna i glatka prije zatezanja. Ako je potrebna izolacijska folija, ne zaboravite dodati foliju. Kada pinove treba spojiti na ploču, treba koristiti plastične žice.
5) Zavarivanje sa integrisanim kolom
Najprije provjerite da li model i položaj igle ispunjavaju zahtjeve prema zahtjevima crteža. Prilikom zavarivanja, prvo zavarite dvije klinove na rubu kako biste ih postavili, a zatim ih zavarite jednu po jednu s lijeva na desno i odozgo prema dolje.
Svi višak pinova kondenzatora, dioda i tranzistora koji su izloženi na štampanoj ploči moraju biti odrezani.
