Struktura i princip linearnog reguliranog napajanja Osobine linearnog reguliranog napajanja
Linearno regulirano napajanje je vrsta DC reguliranog napajanja korištenog ranije. On mijenja i kontrolira svoj izlazni napon i struju promjenom stupnja provodljivosti tranzistora. U linearnom reguliranom napajanju, tranzistor je ekvivalentan promjenjivom otporniku. priključen na strujni krug. Zajednička karakteristika linearno reguliranih izvora napajanja je da cijev za podešavanje uređaja za napajanje radi u linearnom području, a izlaz se stabilizuje podešavanjem pada napona između elektroda cijevi. Zbog velikog statičkog gubitka cijevi za podešavanje, potrebno je ugraditi veliki radijator za odvođenje topline.

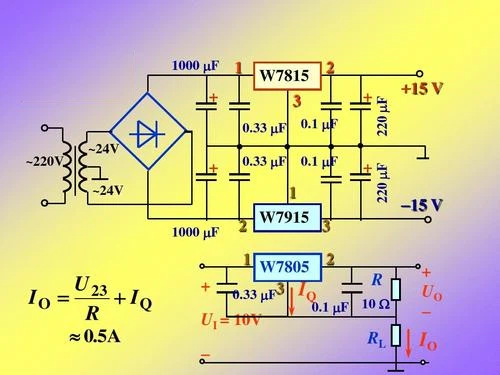

Struktura i princip linearnog regulisanog napajanja
Uopšteno govoreći, linearno regulirano napajanje se sastoji od nekoliko osnovnih dijelova kao što su cijev regulatora, referentni napon, krug uzorkovanja i krug pojačala greške. Osim toga, neki dijelovi kao što su zaštitni krug i krug za pokretanje također mogu biti uključeni.
Upotrijebite donju sliku da ilustrujete princip linearne regulirane regulacije napona napajanja. Kao što je prikazano na slici, varijabilni otpornik RW i otpornik opterećenja RL čine kolo djelitelja napona, a izlazni napon je: Uo=""Ui""×RL/(RW plus RL), tako da je izlaz može se promijeniti podešavanjem veličine RW Veličina napona. Imajte na umu da u ovoj formuli, ako gledamo samo promjenu vrijednosti podesivog otpornika RW, izlaz Uo nije linearan, ali ako gledamo RW i RL zajedno, on je linearan. Također imajte na umu da naša figura ne crta izvod RW lijevo, već desno. Iako nema razlike u odnosu na formulu, crtež sa desne strane samo odražava koncepte "uzorkovanje" i "povratne informacije"--većina stvarnih izvora napajanja radi u načinu uzorkovanja i povratne informacije Ispod je metoda feedforward se rijetko koristi, ili ako se koristi, to je samo pomoćna metoda.
Ako koristimo triodu ili cijev sa efektom polja za zamjenu promjenjivog otpornika na slici, i kontrolišemo vrijednost otpora "varistora" detekcijom izlaznog napona, tako da izlazni napon ostane konstantan, postigli smo regulaciju napona. cilj. Ova trioda ili cijev sa efektom polja koristi se za podešavanje izlaznog napona, pa se naziva cijev za podešavanje.
Kao što je prikazano na slici, budući da je regulatorna cijev spojena serijski između napajanja i opterećenja, naziva se serijski regulirano napajanje. U skladu s tim, postoji i regulirano napajanje tipa šanta, koje treba podesiti izlazni napon spajanjem regulatorne cijevi paralelno sa opterećenjem. Tipični regulator referentnog napona TL431 je regulator napona šanta. Takozvana paralelna veza znači da se, kao i cijev regulatora napona na slici 2, "stabilnost" emiterskog napona cijevi prigušnog pojačala osigurava ranžiranjem. Možda vam ova brojka ne dopušta da vidite da se radi o "paralelnoj vezi", ali ako bolje pogledate, zaista je tako. Međutim, ovdje bi svi trebali obratiti pažnju: cijev regulatora napona ovdje radi u svom nelinearnom području, tako da ako mislite da je napajanje, to je također nelinearno napajanje. Kako bismo svima olakšali razumijevanje, osvrnimo se na razumno prikladnu sliku dok je ne shvatimo sažeto.
Karakteristike linearnog reguliranog napajanja
1. Niska efikasnost;
2. Buka koju stvara rad je niska;
3. Brzina odziva je velika, a izlazno talasanje je malo;
4. Izlazni napon je niži od ulaznog napona;
5. Velika proizvodnja toplote (posebno napajanje velike snage), što indirektno povećava toplotnu buku u sistemu.
