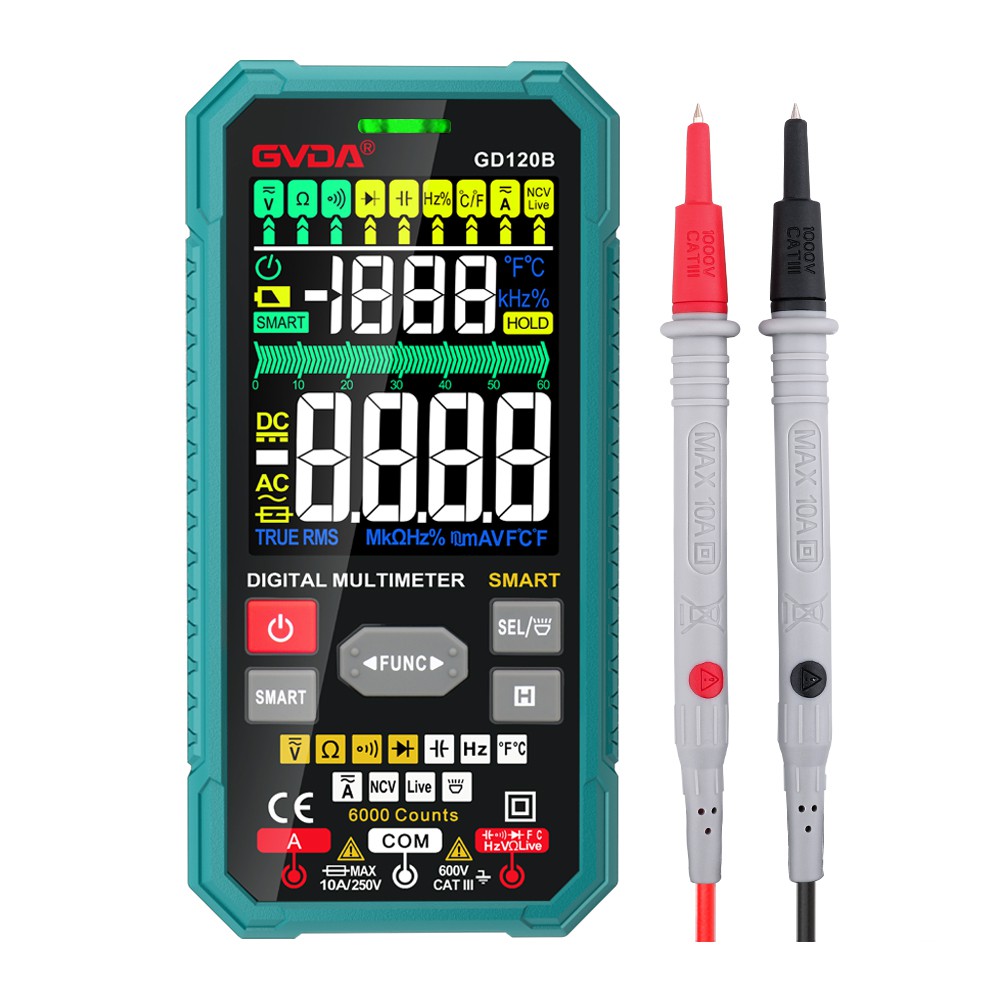

Tri načina za mjerenje otpora multimetrom
1. Dvolinijska metoda
Dvožična metoda je uobičajena metoda mjerenja otpora, kako slijedi:
Povežite V plus kraj multimetra na jedan kraj otpornika, a V-kraj na drugi kraj otpornika, a zatim postavite multimetar da mjeri. Multimetar može odrediti otpor prema Ohmovom zakonu tako što dovodi izvornu struju na otpor, a zatim izračunava napon na otporu.
S pojednostavljenim primjerom iznad, otpor vodova R uzrokuje veći problem jer je napon napon tri gornja otpornika. Ovaj efekat je veći u slučaju malog otpora, generalno u slučaju 30KΩ, ovaj efekat je vrlo očigledan. Naravno, ovo je za situacije visoke preciznosti. Ako zahtjevi za preciznošću nisu visoki, može se koristiti ova metoda.
Ovaj efekat izazvan otporom žice R može se eliminisati nekim funkcijama merenja relativnih vrednosti multimetra. Da bi se ovi problemi otklonili, prvo što treba utvrditi je odakle ti problemi dolaze. Ovo se može postići postavljanjem otpornika na 0Ω.
Ako stavite sve otpore na oba kraja provodnika ispitnog terminala, tada možete mjeriti kroz dvije žice za mjerenje relativne vrijednosti.
2. Metoda u četiri reda
Metoda sa četiri žice je idealna za mjerenja niskog otpora jer eliminiše efekte vodećih žica bez pomoći funkcije mjerenja relativne vrijednosti. Sve ove kalibracije su automatske.

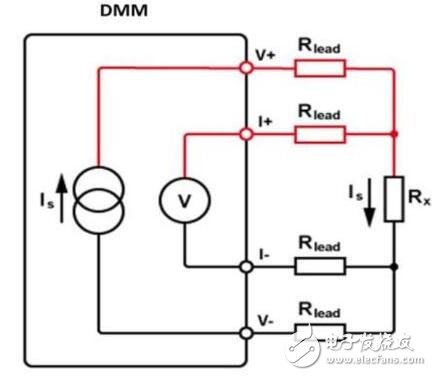

U četverožičnoj metodi, V plus i V- terminali multimetra i dalje dovode struju do otpornika kroz vodove. Pad napona ovdje je zbir otpora elektrode i otpora koji se testira.
Vod je spojen na oba kraja otpornika i mjeri se napon na otporniku. Napon ovog dela ne uključuje deo sistema prekidača koji je povezan sa DUT-om preko ispitnog kabla (ili preko multimetra. Za detalje o sistemu prekidača, pogledajte druge srodne članke), ulazna impedansa voltmetra je dovoljno velika da ne prenosi nikakav napon ili stvara pogrešan napon na otporu elektrode.
Sve ove povratne informacije o očitavanju zasnovane su na otporu, i u stvari, otporu mernih provodnika. Metoda sa četiri žice je vrlo precizna, ponovljiva i stabilna metoda mjerenja otpora, a posebno je pogodna za mjerenje otpora niskih vrijednosti, čak i do 10 miljoma. Ali za mjerenje visokog otpora, ova metoda nije prikladna, jer će ulazni otpor i struja curenja voltmetra utjecati na očitavanje. Općenito, četverožična metoda se ne preporučuje.
3. Metoda šest redova
Šestožični je vrijednost otpora prikladna za mjerenje otpora dijela otpora koji ima šant strukturu. Na primjer, u automatiziranom sistemu za testiranje, svi otpornici koji se trebaju testirati su zalemljeni na PCB, na koji će utjecati druge komponente u okolnom kolu.
Kako bi se izolirao otpor koji se testira, zaštitni napon se općenito dodaje na čvor koji definira korisnik, a ovaj zaštitni napon pokreće područje bafera napona V plus terminala. Ovaj zaštitni napon može osigurati da napon iz multimetra procuri na druge puteve.
Sljedeći primjer objašnjava kako funkcionira metoda sa šest žica:
Kao što je prikazano na gornjoj slici, paralelno sa otpornikom od 30KΩ nalaze se dva otpornika, jedan je 510Ω i jedan od 220Ω. U normalnom mjerenju otpora, ovih 510Ω i 220Ω bi raspršilo izvornu struju iz multimetra, što bi proizvelo lažno očitavanje. Osjećanjem napona na ovom otporniku od 30KΩ, a zatim povezivanjem istog napona na otpornike od 510Ω i 210Ω, neće biti struje kroz bajpas. Zaštitni napon može osigurati da napon bude isti kao napon V plus terminala, a struju kroz 220Ω osigurava izvor zaštite. U ovom slučaju, multimetar može precizno testirati otpor otpornika od 30Ω.
Trenutni kapacitet ovog zaštitnog terminala je ograničen klasičnim DMM (sa zaštitom od kratkog spoja), tako da će postojati ograničenje broja drajvova.
Otpornik je povezan na niskonaponsku stranu žičanog terminala 4-, a zaštitni terminal je otpornik toplinskog osigurača ili Rb. Zbog postojanja struje izvora zaštite, ovaj otpor ne može biti manji od otpora Rbmin, jer:
Rbmin{{0}}Io*Rx/0.02
Ovdje je Io odabrana struja izvora, a Rx je otpor koji se testira.
Na primjer, ako je odabran otpornik od 330Ω i testiran otpornik od 300Ω, minimalna vrijednost otpora korištenog Rb je 15Ω.
Zbog maksimalnog otpora opterećenja Ra, nema ograničenja, sve dok je odabran polaritet mjerenja, ono će biti efektivno, jer Ra može postati Rb i obrnuto. Najbolje je podesiti polaritet mjerenja jer je Ra veći od oba otpornika opterećenja.
Šestožilna metoda mjerenja otpora je posebno namijenjena za mjerenje otpora od 330KΩ. U slučaju kada je vrijednost otpora veća od ove, može se koristiti konfiguracija šestožilne metode, ali multimetar treba postaviti na dvožični način rada (ovo će imati nižu izvornu struju).
