Koja je upotreba osciloskopa?

Jan 10, 2024

Koja je upotreba osciloskopa?



(1) Dobivanje osnovne linije.
Kada operater koristi osciloskop bez uputstva za upotrebu, prvi korak je da dobijete najtanju horizontalnu osnovnu liniju pre nego što se sonda može koristiti za druga merenja, specifične metode su sledeće: ① Prethodno podesite prekidače i dugmad na panelu.


Unaprijed postavite prekidače i dugmad na panelu. Osvetljenje je podešeno na umereno, fokus i pomoćni fokus su podešeni na umereni, vertikalna ulazna sprega je postavljena na "AC", izbor vertikalnog opsega napona je postavljen na "5 mv/div", izbor vertikalnog režima rada je postavljen na "CH1", Odabir vertikalne osjetljivosti je postavljen na "CH1", a izbor vertikalne osjetljivosti je postavljen na "CH1". Određivanje vremena skeniranja A je postavljeno na kalibracijski položaj "CAL", horizontalni pomak je postavljen na srednji položaj, način skeniranja je postavljen na "A", mod sinhronizacije okidača je postavljen na "AUTO", prekidač nagiba je postavljeno na "+", odabir izvora za sinhronizaciju vertikalnog kanala je postavljen na srednju poziciju, vertikalni položaj je postavljen na srednji položaj, faktori vremena A i B skeniranja su unaprijed postavljeni na "0.5 ms/div "zajedno. Postavite "+", sklopku okidača "AC", izbor izvora okidača "INT".


② Pritisnite prekidač za napajanje, indikator napajanja će se upaliti.


③ Podesite kontrolno dugme sa fokusom osvetljenosti i drugim povezanim kontrolnim dugmadima, može postojati tanka i svetla osnovna linija skeniranja, podesite osnovnu liniju tako da se njen položaj na sredini ekrana i horizontalna koordinatna skala u osnovi poklapa sa ④ Podesite kontrola paralelizma putanje.


Podesite kontrolu paralelnosti kolosijeka da bi osnovna linija bila paralelna s horizontalnim koordinatama.


(2) Prikaz signala.
Općenito, sam osciloskop ima 0.5 Vp-p standardni izlazni port signala pravokutnog talasa, kada se osnovna linija, odnosno sonda može spojiti na ovo, u ovom trenutku bi trebao postojati niz kvadrata talasni signali na ekranu, podešavanje opsega napona i dugmeta faktora vremena skeniranja, amplituda kvadratnog talasa i širina talasa treba da se menjaju do ove tačke, što ukazuje da je osciloskop u osnovi podešen i da se može staviti u upotrebu.


(3) Izmjerite signal.
Povežite testnu liniju na ulaznu utičnicu CH1 ili CH2, dodirnite test sondu na ispitnu tačku, možete posmatrati talasni oblik na osciloskopu. Ako je amplituda valnog oblika prevelika ili premala, možete podesiti dugme za raspon napona; ako prikaz perioda talasnog oblika nije prikladan, možete podesiti dugme za brzinu skeniranja.


Posebna mjerenja
(1) Merenje vršnog napona naizmenične struje.
①Steknite osnovnu liniju.


② Podesite dugme V/div tako da talasni oblik prikazuje 5 div (tj. 5 kadrova) u vertikalnom smeru.


③Podesite "nivo okidača A" da dobijete stabilan prikaz.


④ Izračunajte vršni napon pomoću sljedeće formule. Vršni napon {{0}} Amplituda vertikalnog otklona × pol prekidača × množitelj slabljenja sonde. Na primjer: izmjereno je skretanje gornjeg vrha do donjeg vrha na 5,6 stepeni, prekidač VOLTS/dir je postavljen na 0.5, sa × 10 množiteljem slabljenja sonde, podaci će biti zamijenjeni sa: Vp-p { {7}}.6 × 0.5 × 10=28 V.


(2) Merenje vremena porasta.
Vrijeme porasta=horizontalna udaljenost (stepeni) × vrijeme / stepeni (blokirajući pol) / faktor ekspanzije.


Na primjer: udaljenost između dvije tačke talasnog oblika je 5 stepeni, vremensko/stepeni blok nivo od 1Us, × 10 ekspanzija (kraj proširenja koji je × 1), data vrednost će biti zamenjena: vreme porasta je 5 × 1/10=0.5 Us.


(3) Merenje fazne razlike.
Fazna razlika=horizontalna razlika (stepen) × vrijednost kalibracije horizontalne skale (stepen/stepen).


Na primjer: vrijednost horizontalne razlike je {{0}}.6 stepeni, svaki stepen kalibriran na 45 stepeni, data vrijednost će biti zamijenjena u formulu fazne razlike: 0.6 × 45=27 stepen.

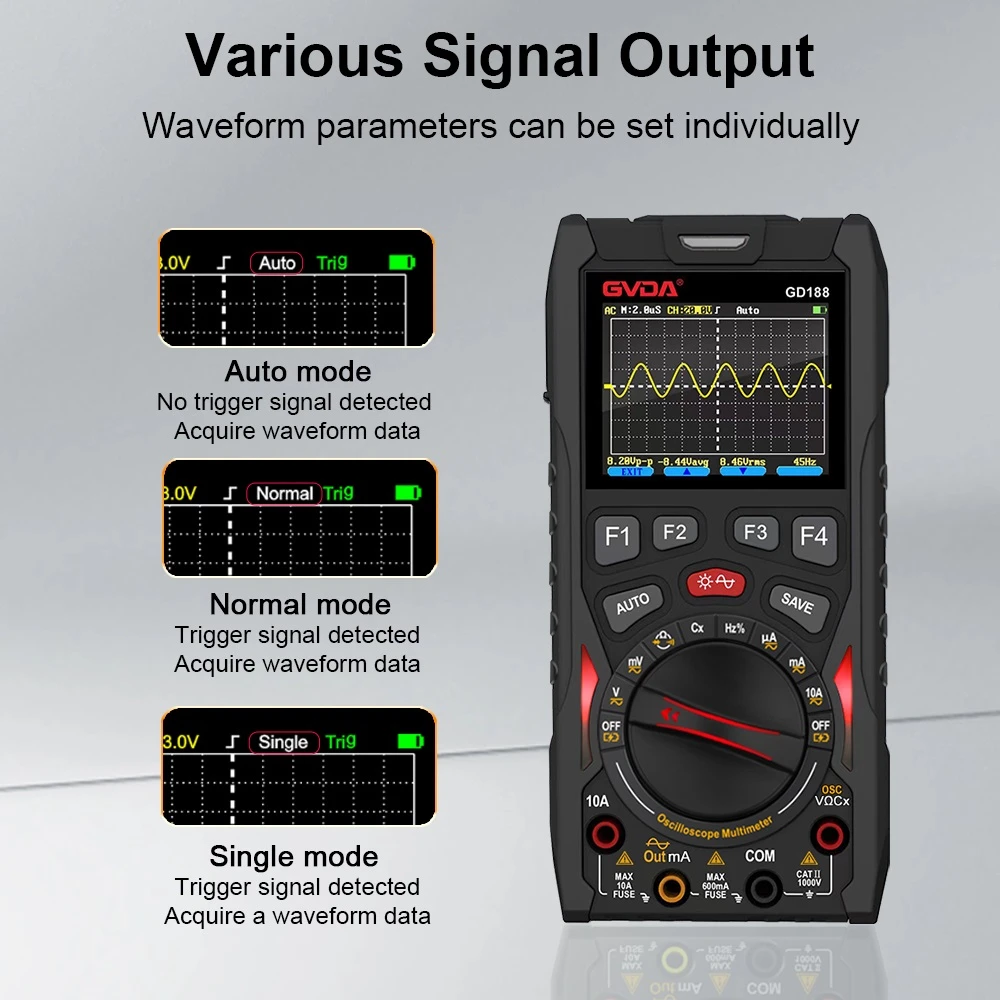

GD188--4 Various Signal Output Oscilloscope
