AC stezaljka ampermetar mjerni standard struje
U strujnim kolima, ampermetri tipa stezaljke se uglavnom koriste za mjerenje, što je relativno sigurno;
Najprije postavite multimetar na raspon struje, a zatim ga serijski spojite u strujni krug koji se mjeri. Treba napomenuti da ako se radi o DC kolu, treba obratiti pažnju na polaritet. Bez obzira da li se mjeri struja ili napon, mjerač treba podesiti na odgovarajući stupanj prijenosa, odnosno brzina mjerača treba da bude veća od vrijednosti napona ili struje mjerenog objekta. Podesite na maksimalnu vrijednost kada je nepoznata.
Prilikom mjerenja struje potrebno je ampermetar spojiti serijski sa opterećenjem, jer je struja u serijskom kolu svuda jednaka, pa je struja koja prolazi kroz ampermetar struja opterećenja koja se mjeri. Ako je pogrešno priključen, spojen je paralelno sa opterećenjem, jer je unutrašnji otpor ampermetra vrlo mali. Pod naponom opterećenja, teći će veća struja, uzrokujući oštećenje ampermetra.
Prilikom mjerenja napona potrebno je voltmetar spojiti paralelno sa opterećenjem, jer je u paralelnom kolu napon u bilo kojoj grani jednak, što znači da je napon na oba kraja voltmetra stvarni napon opterećenja. Ako je voltmetar umetnut u strujni krug, stvarni napon se ne može izmjeriti.

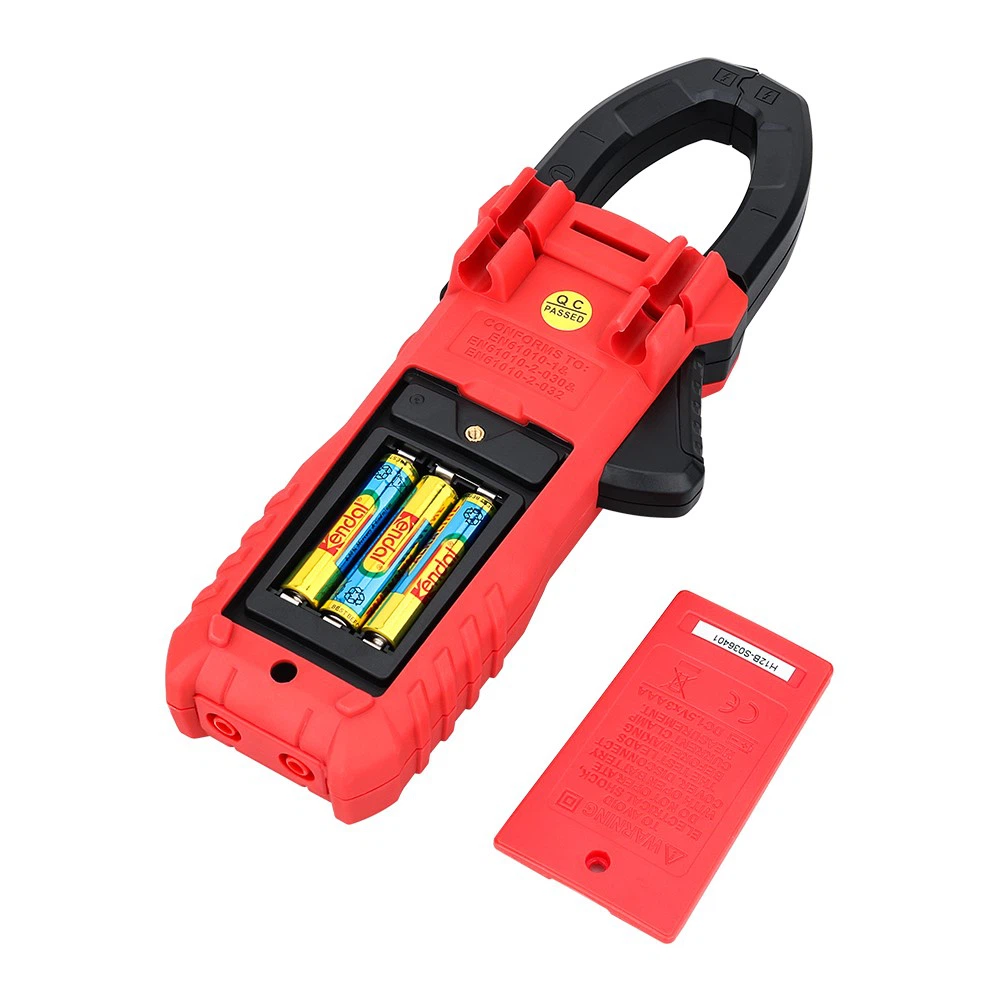

Struktura ampermetra tipa stezaljke je zapravo transformator izmjenične struje. Ekvivalentan je transformatoru sa samo jednim zavojem u primaru i mnogo zavoja u sekundaru, pri čemu je sekundarno opterećenje prethodni AC ampermetar.
Kada je ampermetar tipa stezaljke stegnut u fazni vod, on je ekvivalentan namotaju. U ovom trenutku radna struja inducira magnetni tok u krugu gvozdenog jezgra ampermetra sa stezaljkama, koji prolazi kroz sekundarni namotaj da bi inducirao sekundarni napon i formirao struju u sekundarnom opterećenju. Veličina ove sekundarne struje je direktno proporcionalna primarnoj struji, tako da vrijednost koju pokazuje mjerač može indirektno odražavati veličinu struje primarnog radnog kola. Dakle, ne treba isključiti strujni krug za mjerenje struje.
