DC prekidačka napajanja se široko koriste u industriji
Tehnički indikatori napajanja jednosmernom strujom podeljeni su u dve vrste: jedan su karakteristični indikatori, uključujući dozvoljeni ulazni napon, izlazni napon, izlaznu struju i opseg podešavanja izlaznog napona, itd.; drugi su indikatori kvaliteta, koji se koriste za mjerenje stepena stabilnosti izlaznog istosmjernog napona, uključujući koeficijent stabilizacije napona (ili brzinu prilagođavanja napona), izlazni otpor (ili brzinu prilagođavanja struje) i talasni napon (okolo i nasumični drift).
Dizajn glavnog strujnog kola DC prekidačkog napajanja
Glavni krug DC prekidačkog napajanja koristi se za završetak DC-AC-DC konverzije, glavni krug sistema usvaja DC-DC pretvarač s punim mostom, uređaj za prebacivanje snage koji se koristi u ovom sistemu je IGBT modul od seriju BSM 50GB120DN2, a svaki modul je polumost struktura, tako da su u sistemu punog mosta potrebna dva modula. Svaki modul je ugrađen sa brzom diodom koja nastavlja struju.
DC prekidačka napajanja široko se koriste u mnogim industrijskim poljima. U industrijskoj proizvodnji (kao što je zavarivanje, galvanizacija ili kontrola brzine DC motora, itd.), potreban je veliki broj istosmjernih izvora napajanja podesivih po naponu, a oni općenito zahtijevaju DC napajanje koje može lako podesiti izlazni napon. Trenutno, zbog visoke efikasnosti prekidačkog napajanja, minijaturizacije i drugih prednosti, tradicionalno linearno regulirano napajanje, tiristorski regulirano napajanje postupno se zamjenjuje DC prekidačkim reguliranim napajanjem. Glavna metoda kontrole prekidačkog napajanja je korištenje integriranog kola za modulaciju širine impulsa za izlaz PWM impulsa i korištenje analognog PID regulatora za provedbu modulacije širine impulsa, ova metoda upravljanja, postoji određeni stupanj greške, a krug je relativno kompleks.
Princip rada

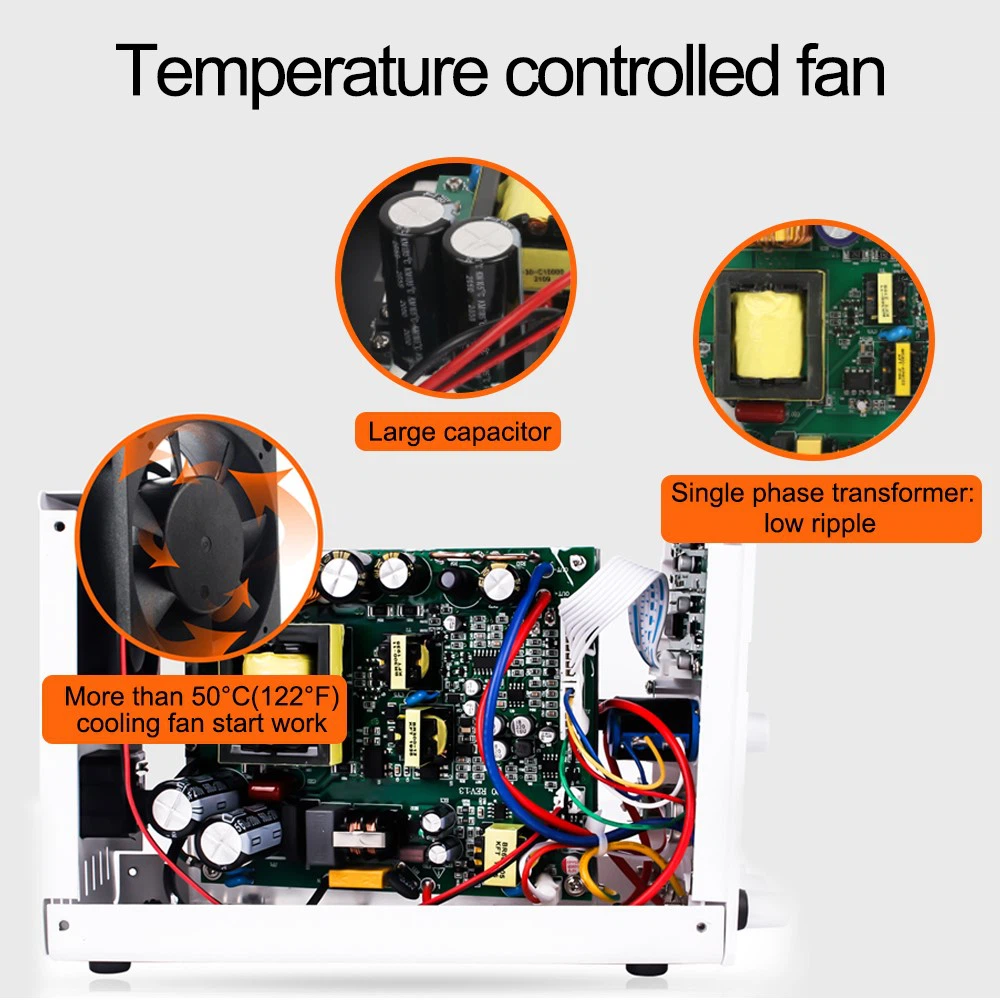

DC prekidačko napajanje se sastoji od ulaznog dijela, dijela za pretvaranje energije, dijela izlaza i upravljačkog dijela. Dio za konverziju snage je jezgro prekidačkog napajanja, koje vrši visokofrekventno sjeckanje nestacionarnog istosmjernog toka i završava funkciju konverzije potrebnu za izlaz. Uglavnom se sastoji od prekidačkih tranzistora i visokofrekventnih transformatora. Slika 1 prikazuje shematski i ekvivalentni blok dijagram DC prekidačkog napajanja, koji se sastoji od punovalnog ispravljača, prekidačke cijevi V, pobudnog signala, diode za obnavljanje struje Vp, induktora za pohranu energije i filterskog kondenzatora C. U stvari, jezgro DC prekidačkog napajanja je DC transformator.
