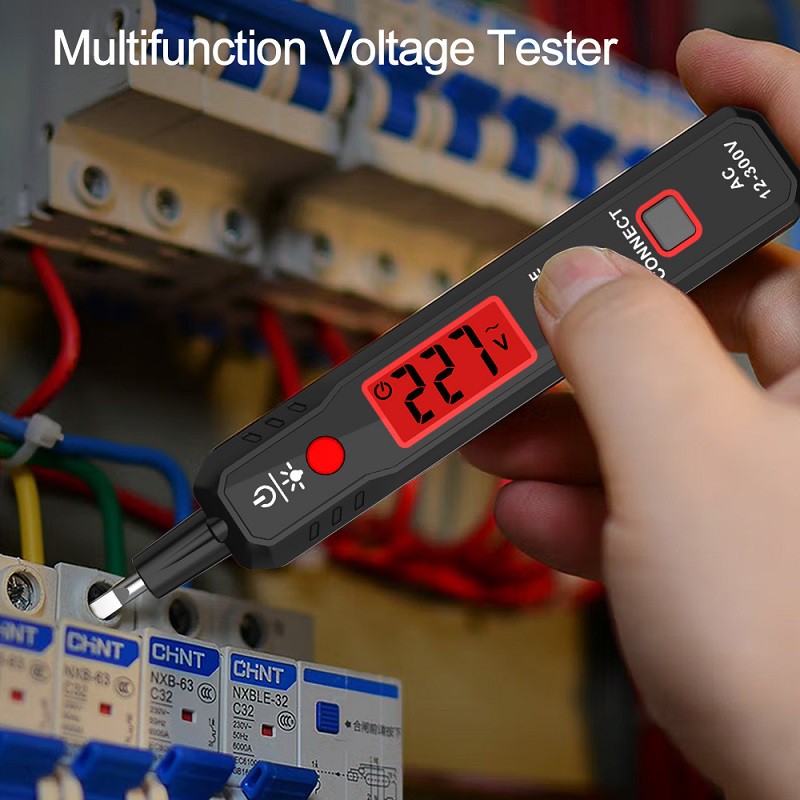

Detaljne upute o tome kako koristiti električnu olovku s induktivnim digitalnim zaslonom
Opis dugmeta:
Tipka "DIREKTNO": za ključ za direktno mjerenje (daleko od LCD ekrana), odnosno sa metalnim prednjim krajem olovke (koji se naziva batch head) u direktnom kontaktu sa linijom, pritisnite ovo dugme;
B dugme "INDUKTANCIJA": za ključ za merenje indukcije / tačke prekida (bliže LCD ekranu), to jest, sa linijom indukcije šaržne glave (imajte na umu da je indukciona, a ne direktni kontakt) vod, pritisnite ovo dugme.
Bez obzira na to kako je tekst odštampan na olovci, generalno, onaj koji je udaljeniji od LCD ekrana je taster za direktno merenje, a onaj koji je bliži LCD ekranu je taster za merenje osećaja/prelomne tačke. Ako ovo nije raspored, to ukazuje na vikendicu ili proizvode loše kvalitete, zbog vaše sigurnosti, ne preporučujemo kupnju.
Direktno mjerenje: 1.
1. Dodirnite DIRECT taster, metalni prednji kraj olovke direktno će kontaktirati objekat koji treba da se detektuje.
1.1 Posljednja cifra za izmjerenu vrijednost napona (olovka je podijeljena na 12V, 36V, 55V, 110V, 220V pet vrijednosti napona, obično manje ili jednako 36V nije opasno po život);
1.2 Ne na visokom dijelu prikazane vrijednosti od 70%, prikaz donjeg dijela vrijednosti;
1.3. kada mjerite istosmjernu snagu koja nije uzemljena, ruka treba dodirnuti drugi pol (kao što je pozitivan ili negativan)
2. Kada je olovka u direktnom kontaktu sa vatrogasnom žicom, indikator će odmah zasvijetliti bez obzira da li je ruka dodirnula bilo koji od mjernih tipki:
2.1 Kada ruka ne dodirne nijedan merni taster, indikator svetli i prikazuje 12V, što nije dozvoljeno;
2.2 Kada ruka dodirne ključ za merenje induktivne/prekidne tačke, indikator svetli i prikazuje 110V, što nije dozvoljeno;
2.3 Kada ruka dodirne taster za direktno merenje, indikator svetli i prikazuje 220V, što je tačna vrednost;
2.4 Ukratko, ako indikator zasvetli a da ruka ne dodirne bilo koji od mernih tastera, to ukazuje na prisustvo 220V na AC liniji!
3. kada ruka dodirne ključ za direktno mjerenje, kada olovka direktno dodirne ljudsko tijelo, vatrenu žicu, nultu žicu, žicu za uzemljenje, metal i druge provodljive predmete, indikatorska lampica se može upaliti, tada stvarni napon se zasniva na očitanjima, ako nema očitanja, to znači da nema napona. 4. kada ruka dodirne induktivni/odspojni ključ, to pokazuje da nema napona.
4. Kada ruka dodirne tipku za induktivno/prekidno mjerenje, postoje dvije situacije kada olovka direktno dodirne otkriveni objekt:
4.1 Indikatorska lampica je upaljena i prikazano je 110V, što ukazuje da postoji naizmjenična struja od 220V na firewire, zapamtite!
4.2 Indikator ne svijetli, ali postoji "simbol visokog napona", pogledajte "tri, indirektna detekcija" u 1, 2 tačke.
Indirektna detekcija (poznata i kao induktivna detekcija). 1:
1. Detekcija indukcije: Dodirnite tipku za mjerenje indukcije/prelomne točke (INDUCTANCE), metalni prednji kraj olovke je blizu (imajte na umu da je blizu, nije u direktnom kontaktu sa) objektu koji se detektuje, ako se pojavi ekran "visokonaponski simboli", to znači da se objekt detektuje internom izmjeničnom strujom.
2. Detekcija prekidne tačke: Mjerenje prekinutih žica, dodirnite tipku INDUCTANCE, metalni prednji kraj olovke je blizu (imajte na umu da je blizu, nije u direktnom kontaktu sa) žice, ili direktan kontakt sa izolacijom žice, ako "simbol visokog napona" nestane, to je ovdje tačka prekida.
3. Upotreba ove funkcije može lako razlikovati nulte i fazne linije (za povećanje udaljenosti između linija prilikom mjerenja linija jedna pored druge). Detekcija mikrotalasnog zračenja i curenja.
Mjere predostrožnosti:
1. Dugme ne treba snažno pritisnuti.
2. Dva tastera za merenje ne bi trebalo da se dodiruju u isto vreme prilikom testiranja, inače će to uticati na osetljivost i rezultate testa.
