Objašnjenje strukture iluminacijskog dijela optičkog mikroskopa
Instaliran je ispod bine i sastoji se od reflektora (ili izvora svjetlosti), kondenzatora i otvora.

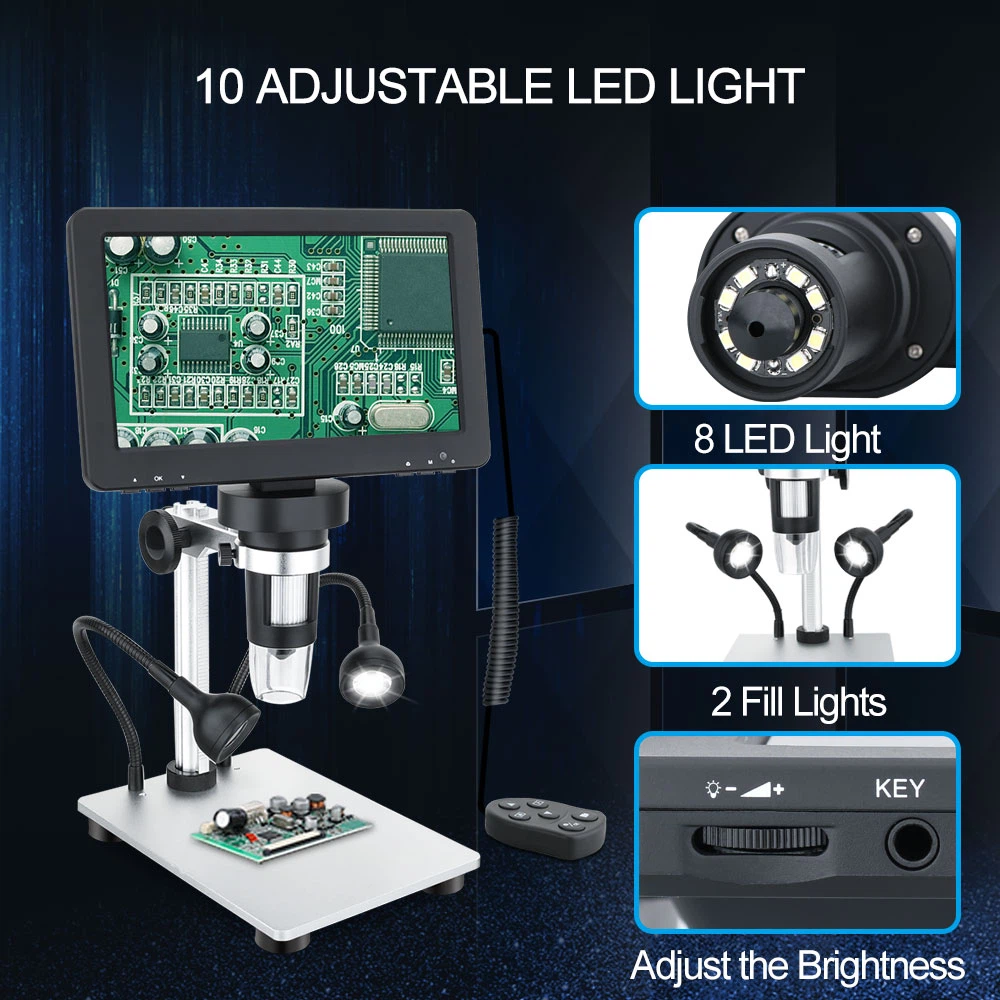

1) Reflektor: Rani optički mikroskopi koristili su prirodnu svjetlost za ispitivanje objekata, a reflektor je instaliran na osnovu ogledala. Reflektor je ogledalo sastavljeno od ravne površine i druge konkavne površine, koje može reflektirati svjetlost koja se na njega projektuje na kondenzatorsko sočivo za osvjetljavanje uzorka. Konkavno ogledalo se takođe može koristiti za fokusiranje svetlosti. Moderni optički mikroskopi uglavnom koriste električne izvore svjetlosti, bez reflektirajućih ogledala i mogu podesiti intenzitet svjetlosti.
2) Koncentrator: Kondenzator se nalazi ispod pozornice i sastoji se od skupa kondenzacijskih sočiva i vijaka za podizanje. Kondenzator je ugrađen ispod bine, a njegova funkcija je fokusiranje svjetlosti koju reflektira izvor svjetlosti kroz reflektor na uzorak, kako bi se postiglo najjače osvjetljenje i postigao jasan i jasan efekat na slici objekta. Visina kondenzatora se može podesiti tako da fokus pada na objekt koji se testira kako bi se postigla maksimalna svjetlina. Fokus generalnog kondenzatora je 1,25 mm iznad njega, a njegova granica podizanja je 0.1 mm ispod ravni pozornice. Zbog toga je potrebno da debljina stakla koji se koristi bude između 0.8~1.2mm, inače testirani uzorak nije u fokusnoj tački, što utiče na efekat mikroskopske inspekcije.
3) Otvor blende: Ispred grupe prednjih sočiva kondenzatora postoji i dugi otvor blende, koji se može otvarati i zatvarati kako bi se kontrolirala količina svjetlosti koja prolazi, čime se utiče na rezoluciju i kontrast slike. Ako se dugini otvor otvori preveliki, premašujući numerički otvor objektiva, stvara se svjetlosna mrlja; Ako je otvor blende premali, rezolucija se smanjuje, a kontrast se povećava. Zbog toga se tokom posmatranja, podešavanjem otvora šarenice, otvor vidnog polja (mikroskop sa otvorom vidnog polja) otvara na vanjsku tangentu perimetra vidnog polja, tako da nijedna svjetlost ne može biti osvijetljena izvan polja vidnog polja. pogled kako bi se izbjegle smetnje raspršene svjetlosti.
