Kako izmjeriti frekvenciju i radni ciklus multimetrom?
Šta je frekvencija?
Frekvencija pokazuje koliko se brzo kreće signal. Uzmite sinusni signal. Elektrana šalje talasni oblik. Dakle, uzimamo ovaj signal i prenosimo ga dole. Frekvencija u Sjedinjenim Državama je 60 Herca, što znači 60 ciklusa u jednoj sekundi. EU Evropska unija je 50 Hz, a ako radite sa svemirskim sistemima, oni su na 400 Hz, što pokazuje koliko brzo signal putuje, a kada se više bavite pogonskim motorima, ovo mjerenje postaje malo više komplikovano jer će pogonski motor modulirati širinu impulsa normalni sinusoidni signal za izlaz PWM signala. Običan multimetar neće moći ispravno izmjeriti frekvenciju ovog signala. Imamo ključ za niskopropusni filter na Fluke 87V, koji će precizno izmjeriti frekvenciju ovog PWM signala tako da možete provjeriti da li je motor stvarno na 60 Hz ili 30 Hz pri 1/2 brzine ili 15 Hz pri 1/4 brzine.
Šta je radni ciklus?
Radni ciklus je omjer perioda visokog i niskog nivoa, što vam može pomoći u dijagnosticiranju problema s kvalitetom električne energije. Ako je to dobar periodični signal, onda bi pozitivni i negativni trebali biti prosječni i simetrični. Ako je signal lošeg kvaliteta sa puno harmonika, vidjet ćemo samo 20 posto -30 posto pozitivno, a 80 posto negativno nakon 20 posto pozitivnog, tako da jednostavnim testom radnog ciklusa možemo procijeniti da li je talasni oblik je simetrična ili ne. Fluke 87V također ima funkciju mjerenja radnog ciklusa.

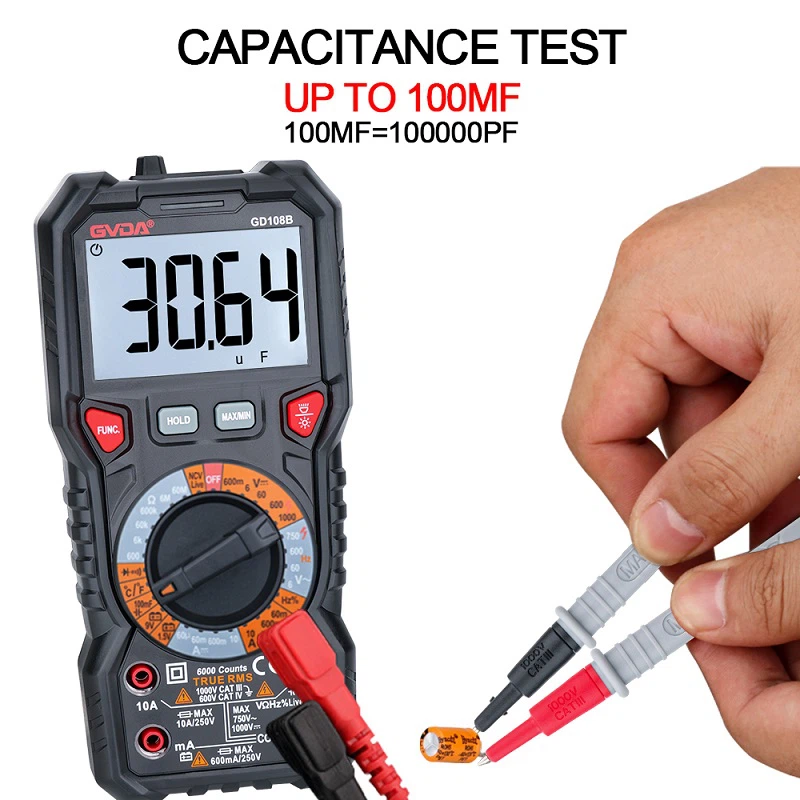

Metoda mjerenja frekvencije i radnog ciklusa digitalnim multimetrom
A) Okrenite prekidač za izbor funkcije/opsega u položaj Hz, kao što je prikazano na slici.
B) Umetnite crveni i crni ispitni kabl u VΩHz i COM ulazne terminale respektivno.
C) Paralelno povežite ispitni kraj ispitnog kabla na izvor signala koji se testira.
D) Kada vršite mjerenje frekvencije, pritisnite tipku Hz/DUTY jednom da uđete u stanje mjerenja radnog odnosa i ponovo pritisnite tipku Hz/DUTY da se vratite u stanje mjerenja frekvencije.
E) Kada mjerite struju ili napon, pritisnite tipku Hz/DUTY jednom da uđete u stanje mjerenja frekvencije, pritisnite tipku Hz/DUTY ponovo da uđete u stanje mjerenja radnog odnosa i pritisnite tipku Hz/DUTY treći put da se vratite u prvobitno stanje mjerenja.
F) Pročitajte trenutni rezultat mjerenja sa displeja.
