Kako koristiti multimetar za provjeru strujnog kruga? Metode korištenja multimetra za provjeru curenja u strujnom kolu

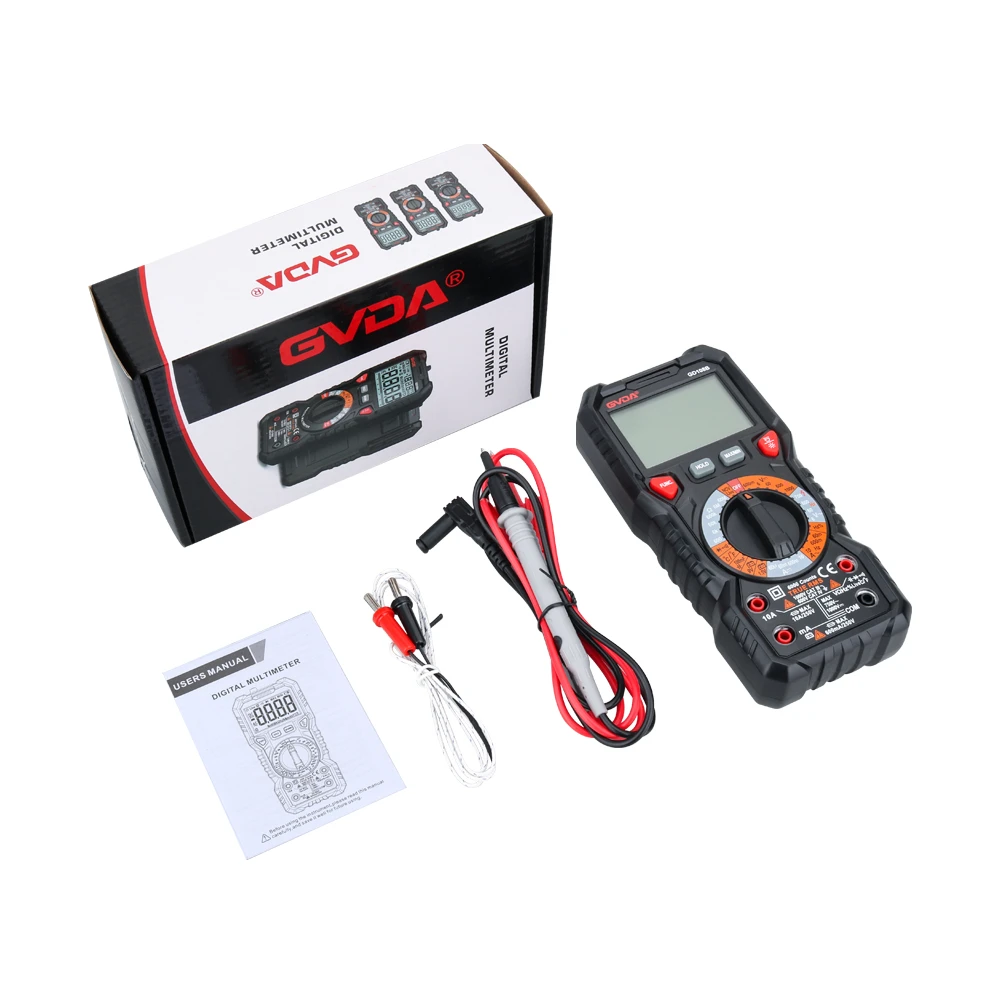

Multimetar ima domet zujalice. Odnosno, kada koristite dva ispitna voda za mjerenje iste žice, ako postoji kratki spoj, neće biti odgovora; ako je to kontinuirana putanja, začut će se zvuk zujanja. Ponekad, kada sama oprema ima vanjsku ljusku pod naponom zbog lošeg uzemljenja, možete koristiti multimetar. Postavite crveni ispitni vod na vanjsku školjku i crni ispitni kabel u direktan kontakt sa zemljom i možete izmjeriti električnu snagu curenja vanjske školjke, što vam omogućava bolje razumijevanje preostalog posla. Slično, može se serijski spojiti na kolo za mjerenje AC i DC struje.
Za provjeru da li strujno kolo propušta struju treba koristiti megoommetar (tester izolacijskog otpora) jer je napon multimetra relativno nizak (9V), dok je napon megoommetra relativno visok, 500V. Budući da je radni napon kola 220V, teško je dijagnosticirati krug s neočiglednim curenjem. Ako želite koristiti digitalni multimetar za provjeru curenja strujnog kruga, prvo isključite napajanje, ispraznite strujni krug, a zatim upotrijebite raspon otpora, posebno raspon od 2M za mjerenje. Normalan prikaz bi trebao biti 1 (beskonačan).
Da biste izmjerili da li je krug u spojenom stanju, za mjerenje možete koristiti opseg oma multimetra. Prilikom mjerenja morate odabrati poziciju gdje je pokazivač multimetra blizu raspona od 0 oma. Ako je strujni krug u električnom kolu, spojite jedan kraj (kraj A) kola na multimetar (crveni ispitni vod) na rasponu od 100 oma, a crni ispitni vod priključite na drugi kraj (kraj B) kola koji treba mjeriti. Ako je rezultat mjerenja nula, to znači da je kolo spojeno, poznato i kao kontinuirana putanja. Samo kada postoji kontinuirana putanja struja može teći kroz kolo. Ako pri mjerenju od kraja A do kraja B kruga, pokazivač opsega oma multimetra nije blizu 0 oma, krug je već u stanju otvorenog kola. Otvoreni krug se također naziva prekid ili prekid.
Multimetar može lako otkriti uzrok curenja.
Pronalaženje i analiza grešaka
Prvo, pitajte korisnika koji je prijavio popravku o fenomenu kvara i svim očiglednim karakteristikama. Drugo, posmatrajte da li postoje intuitivne tačke greške na površini, a zatim pređite na sledeći korak inspekcije.
Prvo, isključite glavni izolacijski prekidač dolaznog voda korisnika i isključite sva korisnička električna opterećenja, kao što je izvlačenje utikača hladnjaka i isključivanje prekidača pumpe za vodu itd.
Postavite digitalni multimetar na opseg od 200M oma. Postavite jedan ispitni vod na jednu od dvije izlazne linije na strani opterećenja i dodirnite drugi ispitni kabel na zid. Najbolje je dodirnuti žicu za uzemljenje ili privremenu žicu za uzemljenje. Nakon što se broj prikazan na multimetru stabilizira, očitajte vrijednost otpora izolacije glavnog kruga. Ako je vrijednost otpora izolacije manja od 0,5 megoma, postoji problem s glavnim krugom. Ako je otpor izolacije iznad 0,5 megoma, možete isključiti da postoji problem s glavnim krugom. Koristite istu metodu za mjerenje druge žice i provjerite vrijednost da vidite postoji li problem s glavnim krugom.
Provjerite vrijednosti otpora izolacije strujnih krugova i svakog električnog uređaja. Takođe, koristite isti metod da ih detektujete jednu po jednu dok se ne pronađe tačka greške.
Mjere opreza pri radu
Kada koristite opseg od 200M u opsegu oma multimetra, obratite pažnju da ne dodirujete rukama metalne delove mernih kablova tokom merenja, jer će to učiniti očitavanje netačnim.
Prilikom mjerenja svakog električnog uređaja, obratite pažnju na to da ga prvo ispraznite kako biste spriječili da kapacitivna struja u električnom uređaju povrijedi ljude.
Ova metoda je relativno siguran način za pronalaženje tačke kvara u-isključenom stanju. Ova metoda je također primjenjiva za traženje kvarova kod energetskih korisnika i curenja u fabričkoj zgradi. Međutim, prilikom pretraživanja, ne samo da treba isključiti dolazni vod napajanja, već i neutralni vod kako bi se izbjegle nesreće sa strujnim udarom.
