Kako koristiti multimetar za mjerenje dobrog i lošeg pretvarača

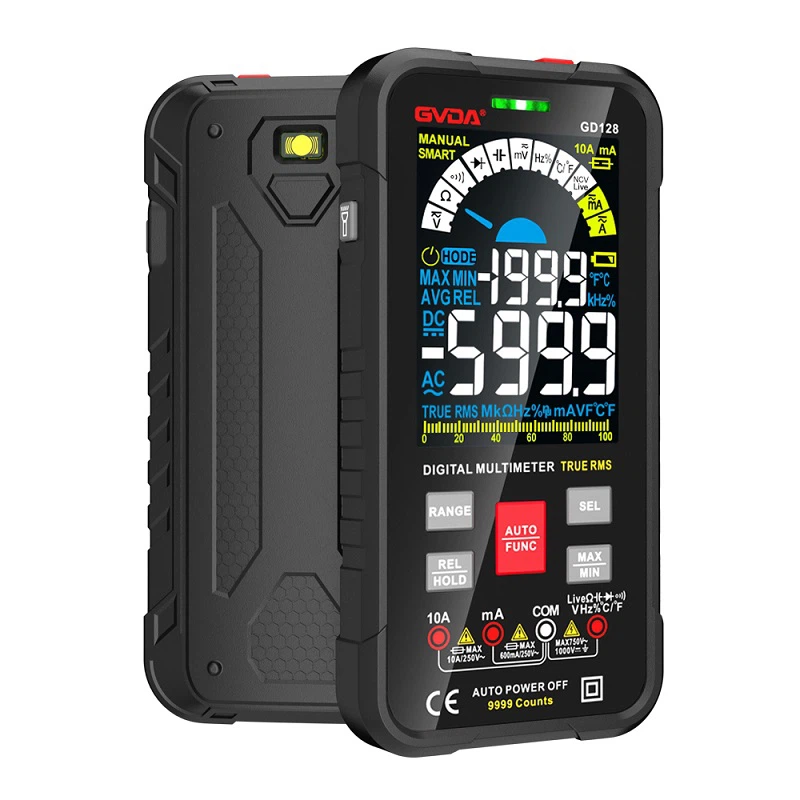

U procesu projektovanja elektronskih kola, inženjerima su neizbežno potrebni multimetri za merenje nekih mernih instrumenata. Inženjeri znaju da multimetar može mjeriti DC struju, AC napon, DC napon. Inverter je, s druge strane, uređaj koji kontrolira AC motor mijenjanjem frekvencije radnog napajanja motora. U ovom članku ćemo vam objasniti kako koristiti multimetar za mjerenje ispravnosti pretvarača.
Treba napomenuti da zbog lične sigurnosti morate osigurati da je stroj isključen i prije rada ukloniti ulazne strujne vodove pretvarača R, S, T i izlazne vodove U, V, W! Prije svega, multimetar do datoteke "sekundarne cijevi", a zatim kroz crvenu olovku multimetra i crnu olovku prema sljedećim koracima za otkrivanje:
Crna olovka dodiruje negativni pol DC sabirnice P (+), crvena olovka kontaktira R, S, T zauzvrat i snima prikazanu vrijednost na multimetru. Zatim kontaktirajte crvenu mjernu olovku sa N(-), a crnu mjernu olovku kontakt R, S, T zauzvrat, snimite prikazanu vrijednost na multimetru. Ako je šest prikazanih vrijednosti u osnovi izbalansirano, to znači da nema problema s diodnim ispravljačem invertera ili otpornikom za meki start, naprotiv, odgovarajući položaj modula ispravljača ili otpornika za meki start je oštećen, pojava: nema displeja .
Crvena olovka dodiruje negativni pol DC sabirnice P (+), crna olovka kontakti U, V, W zauzvrat, snimaju prikazanu vrijednost na multimetru. Zatim dodirnite crnu mjernu olovku na N(-), a crvenu mjernu olovku na U, V, W i snimite prikazanu vrijednost na multimetru. Ako je šest prikazanih vrijednosti u osnovi izbalansirano, to ukazuje da IGBT inverterski modul pretvarača nije problem, naprotiv, odgovarajuća pozicija IGBT inverterskog modula je oštećena, fenomen: nema izlaza ili prijavi grešku.
Povucite asinhroni motor usklađene snage s inverterom na licu mjesta bez opterećenja, podesite frekvenciju f, počevši od 50 Hz do najniže frekvencije.
U ovom procesu pomoću ampermetra za detekciju struje praznog hoda motora, ako je struja praznog hoda u procesu pada frekvencije vrlo glatka, može ostati u osnovi nepromijenjena, to je dobar pretvarač.
Minimalna frekvencija se može izračunati ovako, (sinhrona brzina - nazivna brzina) × broj para polova p ÷ 60. Na primjer, 4-polni motor, nazivna brzina je 1470 o/min, minimalna frekvencija=(1500-1470) × 2 ÷ 60=1Hz.
Nema problema sa otpornikom za meki start, naprotiv, odgovarajući položaj modula ispravljača ili otpornika za meki start je oštećen, fenomen: nema displeja.
Crvena olovka dodiruje negativni pol P(+) DC sabirnice, crna olovka kontaktira U, V, W zauzvrat i snima prikazanu vrijednost na multimetru. Zatim dodirnite crnu mjernu olovku na N(-), a crvenu mjernu olovku na U, V, W naizmjence i snimite prikazanu vrijednost na multimetru. Ako je šest prikazanih vrijednosti u osnovi izbalansirano, to ukazuje da IGBT inverterski modul pretvarača nije problem, naprotiv, odgovarajuća pozicija IGBT inverterskog modula je oštećena, fenomen: nema izlaza ili prijavi grešku.
Uz frekventni pretvarač na licu mjesta, povucite asinhroni motor usklađene snage koji radi bez opterećenja, podesite frekvenciju f, od 50 Hz do najniže frekvencije.
U ovom procesu pomoću ampermetra za detekciju struje praznog hoda motora, ako je struja praznog hoda u procesu pada frekvencije vrlo glatka, može ostati u osnovi nepromijenjena, to je dobar pretvarač.
Minimalna frekvencija se može izračunati ovako, (sinhrona brzina - nazivna brzina) × broj polova p ÷ 60. Na primjer, 4-polni motor, nazivna brzina je 1470 o/min, minimalna frekvencija=( 1500-1470) × 2 ÷ 60=1Hz.
Diskriminacija AC i DC poluprovodničkih releja: obično su, u ljusci jednosmjernog čvrstog releja ulaznih i izlaznih terminala, označeni simbolima "+", "-" i označeni sa "Dc ulaz", "DC izlaz", " Dc ulaz", "DC izlaz", "Dc ulaz", "DC izlaz", "Dc izlaz", "DC ulaz", "DC izlaz". AC solid state relej se može koristiti samo na ulaznim i izlaznim terminalima releja. AC solid state releji mogu biti označeni samo na ulaznoj strani simbola "+", "-", na izlaznoj strani nema pozitivnih, negativnih tačaka.
Diskriminacija ulaza i izlaza: nema identifikacije poluprovodničkih releja, multimetar R × 10k datoteka, mjerenjem pozitivnog i negativnog otpora svakog pina radi razlikovanja između ulaza i izlaza. Kada se izmjeri, dvopinski otpor prema naprijed je mali, a povratni otpor beskonačan, ova dva pina su ulaz, a preostale dvije stope za izlaz. U manjem mjerenju otpora, crna olovka je spojena na pozitivni ulaz, crvena olovka je spojena na negativni ulaz.
Ako su izmjereni pozitivni i reverzni otpor dva pina 0, to znači da je poluprovodnički relej oštećen kvarom. Ako su izmjerene pozitivne i obrnute vrijednosti otpora svakog pina poluprovodničkog releja beskonačne, to znači da je poluprovodnički relej oštećen prekidom strujnog kruga.
