Kako koristiti digitalni multimetar i mjeriti vještine
1. Procjena da li je kolo ili uređaj napunjen ili ne:
Blok AC napona digitalnog multimetra je vrlo osjetljiv, čak i ako postoji mali inducirani napon oko njega, može se prikazati. Prema ovoj osobini, može se koristiti kao test olovka. Upotreba je sljedeća: Okrenite multimetar na AC20V zupčanik, objesite crni ispitni vod u zrak, držite crveni ispitni vod u kontaktu sa bočnom linijom ili uređajem, tada će multimetar prikazati, ako je prikazani broj između nekoliko volti i više od deset volti (različiti multimetri će Postoje različiti displeji), što ukazuje da je linija ili uređaj napunjen, a ako je prikaz nula ili vrlo mali, to znači da linija ili uređaj nisu napunjeni.
Drugo, razlikovati je li vod napajanja pod naponom ili neutralan:
Prvi metod: Možete koristiti gornju metodu za procjenu: ona s većim brojem je živa linija, a ona s manjim brojem je nulta linija. Ova metoda zahtijeva kontakt sa linijom ili uređajem koji se mjeri.

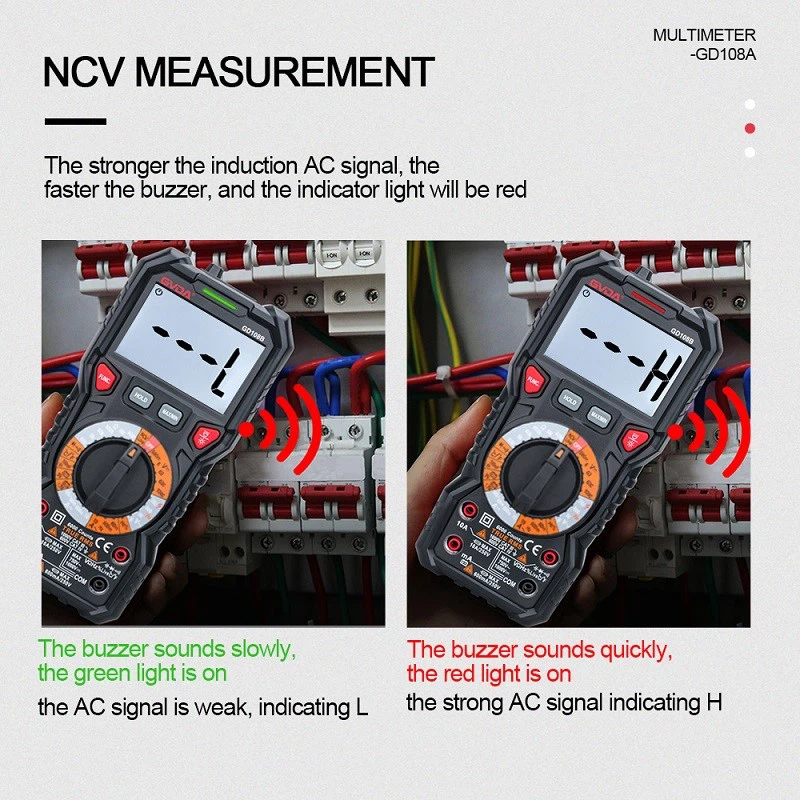

Druga metoda: Nije potreban kontakt sa mjerenom linijom ili uređajem. Okrenite multimetar na AC2V zupčanik, objesite crni ispitni vod u zrak i držite crveni ispitni vod kako biste lagano klizili vrhom duž linije. U ovom trenutku, ako mjerač pokazuje nekoliko volti, to znači da je linija pod naponom. Ako je zaslon samo nekoliko desetinki volta ili čak i manje. To znači da je linija nulta linija. Takva metoda prosuđivanja nije u direktnom kontaktu sa linijom. Ne samo bezbedno, već i praktično i brzo.
3. Pronađite tačku prekida kabla: Kada postoji tačka prekida u kablu, tradicionalna metoda je korišćenje multimetra za blokiranje i pronalaženje tačke prekida kabla deo po deo. Ovo nije samo gubljenje vremena, već i u velikoj mjeri oštećuje kabel. izolacija. Tačka odvajanja kabla može se brzo pronaći korišćenjem induktivne karakteristike digitalnog multimetra. Prvo upotrijebite električnu barijeru da odredite koja žica jezgre kabela je u prekidu. Zatim povežite jedan kraj slomljene žice jezgre na AC220V napajanje, a zatim okrenite multimetar u položaj AC2V, objesite crni ispitni vod u zrak, držite crveni ispitni kabel i lagano povucite vrh duž linije, na ovog puta, ako mjerač pokazuje Koliko volti ili nekoliko desetinki volti (različito zbog različitih kablova), ako se zaslon na mjeraču iznenada jako spusti kada se pomakne na određeni položaj, zapišite ovu poziciju: pod normalnim okolnostima. Tačka prijeloma je između 10 i 20 cm ispred ove pozicije.
Ova metoda se također može koristiti za pronalaženje tačke prekida otpornih žica kao što su neispravni električni pokrivači.
Četvrto, izmjerite frekvenciju UPS napajanja: za UPS napajanje. Stabilnost napona na njegovom izlaznom terminalu je važan parametar, a vrlo je važna i frekvencija njegovog izlaza. Međutim, ne može se direktno izmjeriti frekvencijskim blokom digitalnog multimetra, jer je napon koji frekventni blok može izdržati vrlo nizak. Samo nekoliko volti. U ovom trenutku, 220V/6V ili 220V/4V step-down transformator se može spojiti na izlazni terminal UPS napajanja kako bi se smanjio napon bez promjene frekvencije napajanja, a zatim spojiti blok frekvencije na izlaz transformatora za mjerenje napajanja UPS-a. Frekvencija od.
5. Koristite digitalni multimetar da provjerite da li je trioda dobra ili loša: koristite diodu da izmjerite da je jedan pin spojen na druga dva pina, ali ta dva pina nisu spojena (za digitalni mjerač, ako je pin koji je zajednicki za druga dva pina je spojen To je crvena olovka, onda je ovo NPN cijev, ako je spojena na crnu olovku, onda je ovo PNP cijev.Ako se koristi pokazivac, to je upravo suprotno. ), ova igla je osnovni set B, a B je njegova A cijev je izduvana. (Nije dostupno sa internom zaštitnom diodom.)
Ako je pad napona izmjeren diodom veći od {{0}}}.5V, onda je ovo silikonska cijev, ako je oko 0,2V, ovo je germanijumska cijev.
Zatim stavite izmjerenu triodu u HFE utičnicu prema pinovima i prebacite se na HFE zupčanik da izmjerite DC uvećanje. (Vrijedi samo za obične cijevi male snage, ne vrijedi za cijevi velike snage, jer cijevi velike snage trebaju veliku pogonsku snagu za bazu, ali je multimetar ne može pružiti.) Generalno, DC uvećanje HFE male snage cijevi je 30-1000 Pad napona izmjeren na jednom od pinova je nekoliko milivolti veći od drugog pina, tada je ovaj pin emiter E, a preostali pad napona je nekoliko milivolti manji od kolektora C. Ako koristite diodnu datoteku za mjerenje. Ako su bilo koja dva pina cijevi spojena, onda je cijev pokvarena i oštećena. Ako ne uspije, upotrijebite metodu testiranja diode s digitalnim multimetrom za mjerenje diode digitalnim multimetrom. Kada je uključen, biće prikazan kao nula ili jedna tačka. Kada se tabela ponovo zameni (tj. kada se dostigne rok), prikazuje se kao 1. Kada se prikaže 1, crni ispitni vod je povezan na pozitivni pol diode, dok je crveni ispitni vod priključen na negativni pol diode. Ako se ne zaustavi onda je sigurno loša dioda. Ako je rezultat dva mjerenja 1, ispitna dioda je otvorena. Ako su dva izmjerena rezultata nekoliko desetina ili oba, dioda se pokvarila.
Multimetar sa češljem ima zupčanik za detekciju dioda. Prvo povucite prekidač na ovu brzinu, povežite crvenu olovku na jednu nogu, a crnu olovku na druge dvije igle. Ako su oba povezana, radi se o PNP tipu i na njega je povezana crvena olovka. To je baza, ako oba nisu povezana, postoje dva slučaja, 1. Kada se test olovka podesi, obje strane su spojene, to je NPN, a crvena olovka je povezana sa bazom. , nakon podešavanja, to je baza.
Crvena test olovka je povezana sa bilo kojom iglom, a crna olovka dodiruje druge dve igle. Jedan je povezan, a drugi nije.
Otkrijte triodu (koristite "diodni fajl")
Pozitivan test: crvena olovka je spojena na pozitivni pol, a crna olovka je spojena na negativni pol, što može prikazati pad napona naprijed na PN spoju. Obično bi trebalo da prikaže: silikonska cijev {{0}}.500~0.700 germanij cijev 0.150~0.300
Obrnuti test: povežite crnu olovku na pozitivni pol, a crvenu olovku na negativni pol. Obično bi trebalo da se prikaže: "1"
Pozitivan i negativan test su i 0 ili 1, što ukazuje da je cijev oštećena
Prema gore navedenoj metodi detekcije diode, detektuje se trioda. Prvo odredite kolektor C i emiter E i pomoću mjerača izmjerite pad napona naprijed dvaju PN spoja. Onaj sa manjim padom napona je kolektor C, a onaj sa većim padom napona je emiter E. Zajednički pol koji se koristi za dva mjerenja je Crvena olovka, ova cijev je NPN tipa, javni stup je crna olovka, ova cijev je tipa PNP.
