Uvod u strukturu ammetra stezaljke

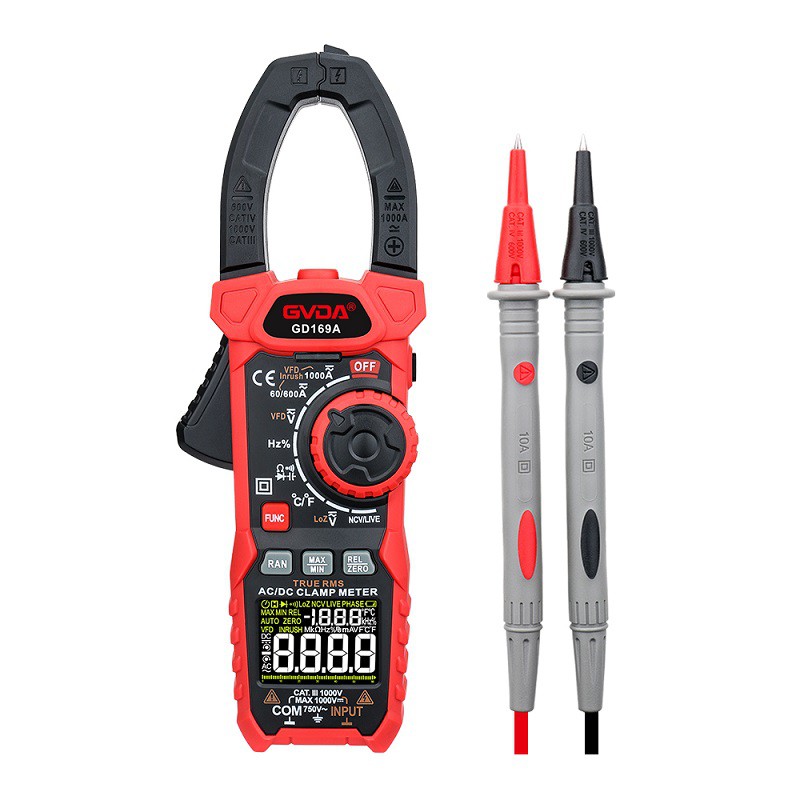

Uglavnom se sastoji od stezaljskog glave, okidača stezaljki, dugmeta za zadržavanje, funkcijskog gumba, LCD ekrana, utičnice sonde i dvije crvene i crne sonde. Stezaljka se koristi za pričvršćivanje žice za mjerenje struje, dok se crvene i crne sonde uglavnom koriste za povezivanje stezaljke za mjerenje otpora i napona.
Stezaljka se uglavnom koristi za spajanje izmjerene žice prilikom mjerenja izmjeničnog struje, koristeći princip trenutnog transformatora za induciranje žičane struje.
Okidač stezaljke uglavnom se koristi za otvaranje i zatvaranje stezaljki. Kada se pritisne, otvara se stezaljka, a kad se pusti, glava stezaljka se zatvara.
Dugme za zadržavanje uglavnom se koristi za održavanje izmjerenih podataka prilikom otkrivanja elektroničkih krugova, kako bi se olakšala podaci za čitanje i snimanje.
Funkcijski gumb uglavnom je dizajniran za višenamjenske karakteristike metra u obliku stezaljke, postavljajući odgovarajuće raspone za različite detekcije.
LCD ekrani se uglavnom koriste za prikaz podataka o otkrivanju, jedinice podataka, raspona odabira i ostale informacije.
Sopka sonde se uglavnom koristi za povezivanje olovnog utikača za ispitivanje sonde i ispitivanja izolacije. Spojite crvenu sondu na V ω utičnicu i crnu sondu u mljeveni terminal.
AKMETER tipa stezaljke u osnovi je sastavljen od trenutnog transformatora i instrumenta ispravljača. Izmjerena strujna žica za nošenje ekvivalentna je primarnom namotu tekućeg transformatora, a sekundarni namotavanje na željeznom jezgri povezan je s instrumentom ispravljača. Prema određenom proporcionalnom odnosu između primarnih i sekundarnih namota o trenutnom transformatoru, instrument ispravljača može prikazati trenutnu vrijednost izmjerene linije.
Stezaljka Type AC / DC merač je elektromagnetski instrument koji koristi izmjerenu struju koja nosi žicu koja se postavlja u stezaljku kao i zavojnicu za uzbunu. Magnetni tok formira petlju u željeznom jezgri, a elektromagnetski mehanizam mjernog mehanizma nalazi se na sredini jaza željeznog jezgre, koji je odbija magnetsko polje da bi se dobilo čitanja. Budući da njen otkloni ne utječe izmjerena struja, može mjeriti izmjenične i istosmjerne struje.
