Metoda za identifikaciju glave i repa namotaja statora trofaznog asinhronog motora



Kada je priključna ploča motora oštećena, a krajevi 6 žica namotaja statora nisu jasno vidljivi, ne treba ga povezivati ​​na slijepo, kako ne bi došlo do unutrašnjih kvarova motora, pa je potrebno razlikovati prvi i zadnji kraj od 6 krajeva žice prije ožičenja.


1) Koristite 36V AC napajanje i sijalicu da procenite prvi i poslednji kraj.


Procijenite ožičenje kao što je prikazano na slici, a koraci su sljedeći:


a. Sa ljuljajućim satom ili multimetarskim otpornikom, respektivno, pronaći trofazni namotaj svake faze od dvije žice.


b. Prvi proizvoljni trofazni namotaj žice su označeni brojevima U1 i U2, V1 i V2, W1 i W2, te V1, U2 spojeni tako da formiraju dvofazni namot u seriji.


c. Na žice U1 i V2 spojena je sijalica.


d. W1, W2 dvije linije spojene na 36V AC napajanje, ako je sijalica svijetla, ta linija U1, U2 i V1, V2 broj je ispravna. Ako sijalica ne svijetli, mogu se podesiti U1, U2 ili V1, V2 u bilo kojem broju od dvije žice.


e. A zatim prema gornjoj metodi W1, W2 prosuđivanje dvožičnog zaglavlja.


2) multimetrom ili mikroampermetrom za identifikaciju prvog i posljednjeg kraja


(1) prvi metod


a. Prije svega, koristite mjerač za ljuljanje ili multimetar otpora, respektivno, da saznate trofazni namotaj svake faze dvožične glave.


b. Za svaku fazu namota pretpostavlja se broj U1 i U2, V1 i V2, W1 i W2.


c. Prema prikazanom ožičenju, rotirajte rotor motora rukom, kao što je multimetar (mikroamper) pokazivač se ne pomiče, to dokazuje da je pretpostavka broja tačna; ako pokazivač ima otklon, odnosno jednu od faza prvog i posljednjeg kraja pretpostavke da broj nije tačan. Treba podesiti fazu po fazu za ponovno testiranje, dok ne bude ispravno.


(2) drugi metod


a. Prije svega, trofazni namotaj dvije faze linije, a terminali faznog namota su pretpostavljeni U1 i U2, V1 i V2, W1 i W2.


b. Pazite na smjer okretanja pokazivača multimetra (mikroamperske datoteke), odmah zatvorite prekidač, ako se pokazivač zamahne na stranu veću od nule, zatim povežite pozitivni terminal baterije i negativni terminal multimetra spojenog na istu žicu za prvi ili posljednji kraj; kao što je obrnuti zamah pokazivača, zatim spojite pozitivni terminal baterije i pozitivni terminal multimetra spojenog na istu žicu za prvi ili posljednji kraj.


c. Zatim spojite bateriju i prekidač na drugu fazu dvije žice, testirajte, možete ispravno identificirati prvi i posljednji kraj svake faze.

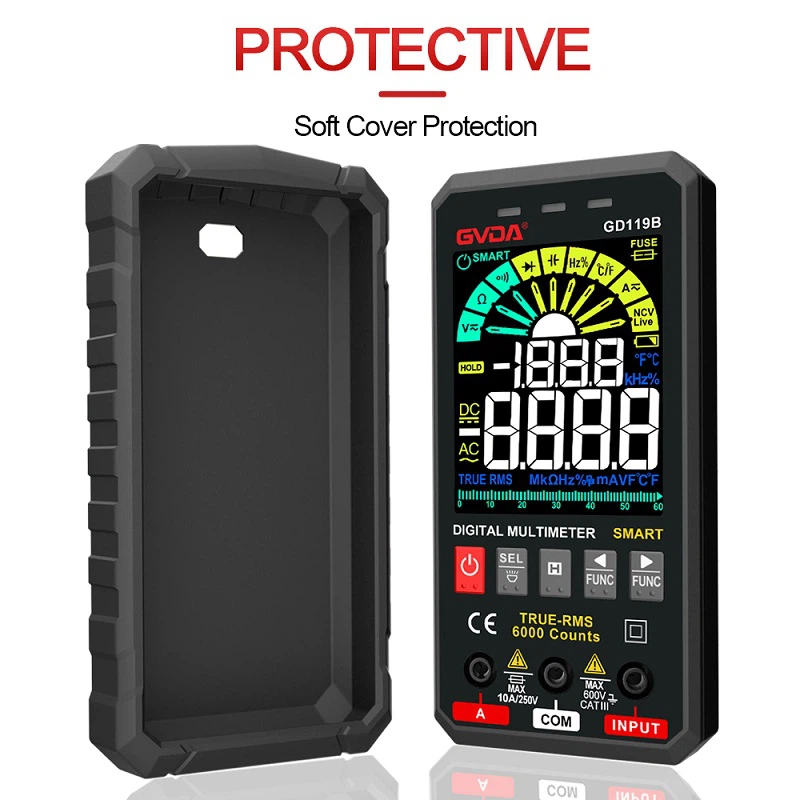

3 Digital multimter Protective case -
