1. Princip ispitivanja osvjetljenja
Osvetljenost je površinska gustina svetlosnog toka primljenog na osvetljenoj ravni. Iluminometar je instrument koji se koristi za mjerenje osvjetljenja na osvijetljenoj površini i jedan je od najčešće korištenih instrumenata u mjerenju osvjetljenja.
2. Princip konstrukcije svjetlomjera
Iluminometar se sastoji od fotometrijske glave (takođe poznate kao sonda koja prima svjetlost, uključujući prijemnik, filter za par V(λ) i kosinusni korektor) i displeja za očitavanje. Njegova struktura je prikazana na slici 1.
Koraci i metode mjerenja
U radnoj prostoriji, osvijetljenost treba izmjeriti na svakoj radnoj lokaciji (npr. stol, radni sto) i zatim izmjeriti prosjek. Za praznu ili neradnu prostoriju bez određene radne lokacije, ako se koristi samo opće osvjetljenje, za mjerenje osvjetljenja obično se koristi horizontalna ravan visine 0.8m. Podijelite mjernu oblast na kvadrate (ili blizu kvadrata) jednake veličine, izmjerite osvijetljenost Ei u centru svakog kvadrata, a njegova prosječna osvijetljenost jednaka je prosjeku osvjetljenja svake tačke.
i energiju. Ako je dozvoljena greška mjerenja Eav ±10 posto, opterećenje se može smanjiti odabirom minimalnih mjernih tačaka prema indeksu oblika komore. Odnos između njih je naveden u tabeli 1. Ako je broj sijalica tačno jednak broju mernih tačaka datim u tabeli, merne tačke se moraju dodati.

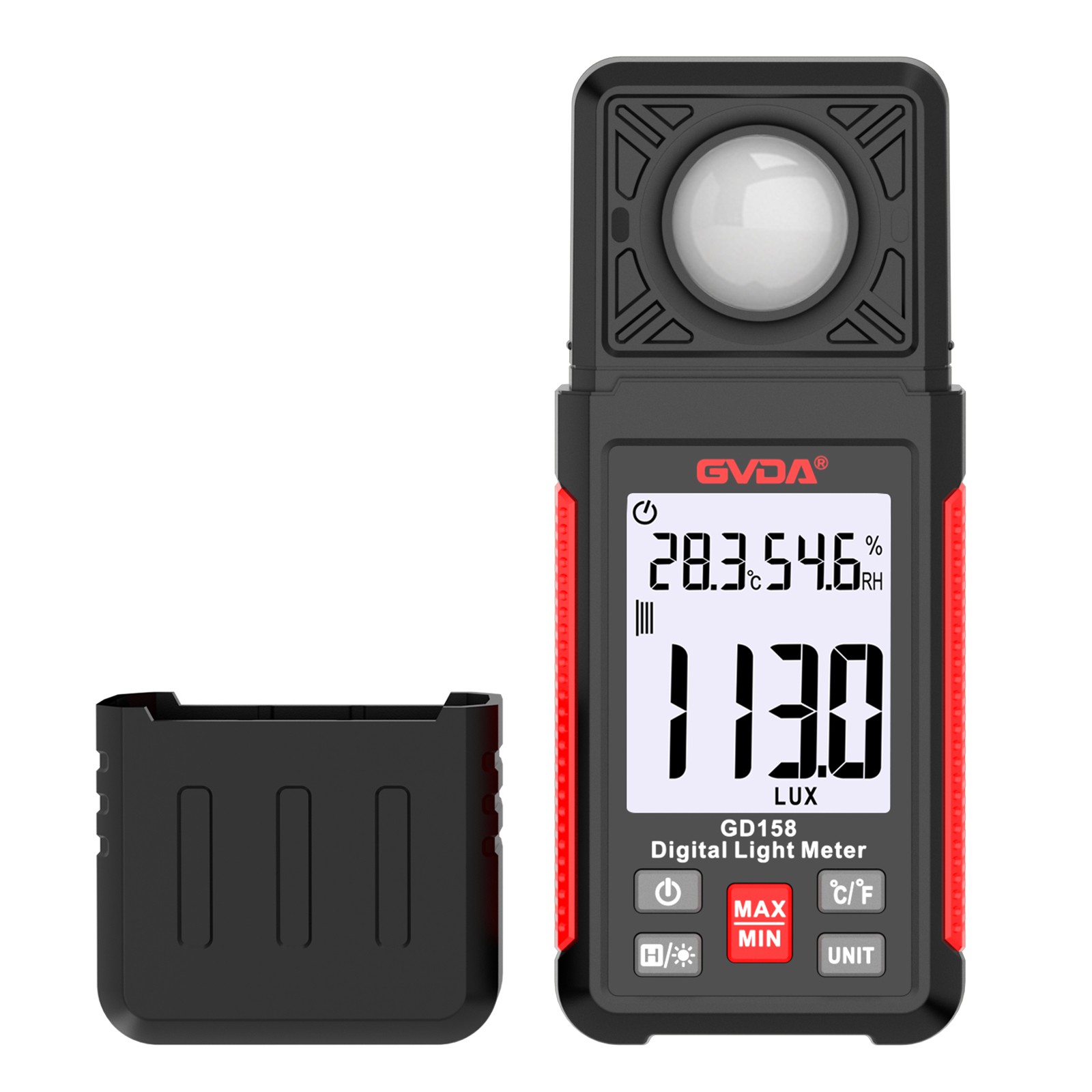

Mjerač osvjetljenja (ili luxmetar) je poseban instrument za mjerenje osvjetljenja i osvjetljenja. Odnosno, za mjerenje intenziteta svjetlosti (osvetljenosti) je stepen do kojeg je predmet osvijetljen, odnosno odnos svjetlosnog toka dobijenog na površini objekta prema osvijetljenoj površini. Iluminometar se obično sastoji od selenske fotonaponske ćelije ili silikonske fotonaponske ćelije i mikroampermetra, kao što je prikazano na slici.
Princip mjerenja mjerača osvjetljenja:
Fotonaponske ćelije su fotoelektrični elementi koji direktno pretvaraju svjetlosnu energiju u električnu energiju. Kada svjetlost udari u površinu fotoćelije selena, upadna svjetlost prolazi kroz metalni tanki film 4 i stiže do granice između sloja poluvodiča selena 2 i metalnog tankog filma 4, a na površini se stvara fotoelektrični efekat. Veličina razlike potencijala je proporcionalna osvjetljenju na površini fotonaponske ćelije koja prima svjetlost. U ovom trenutku, ako je spojeno vanjsko kolo, struja će teći kroz njega, a vrijednost struje će biti prikazana na mikroampermetru s luxom (Lx) kao skalom. Veličina fotostruje zavisi od intenziteta upadne svetlosti i otpora u petlji. Mjerač osvjetljenja ima uređaj za pomicanje, tako da može mjeriti i visoko i nisko osvjetljenje.
Vrste svetlomera:
1. Vizuelni iluminometar: nezgodan za upotrebu, nije baš precizan, rijetko se koristi
2. Fotoelektrični mjerač osvjetljenja: najčešće korišteni mjerač fotonaponske svjetlosti selena i silicijum fotonaponski mjerač osvjetljenja
Zahtjevi za sastav i upotrebu mjerača osvjetljenja fotoćelija:
1. Sastav: Mikroampermetar, dugme menjača, podešavanje nulte tačke, vezni stub, fotoćelija, filter za korekciju V(λ) itd.
2. Zahtjevi za korištenje:
① Fotoćelije koriste selenske (Se) fotoćelije ili silikonske (Si) fotoćelije sa dobrom linearnošću; mogu održati dobru stabilnost nakon dugotrajnog rada i imaju visoku osjetljivost; kada je E visok, odaberite fotoćelije visokog unutrašnjeg otpora, koje imaju nisku osjetljivost i dobru linearnost, koje se ne mogu lako oštetiti jakom svjetlošću
②Unutar se nalazi filter za korekciju V (λ), koji je pogodan za osvjetljavanje različitih izvora svjetlosti s temperaturom boje, a greška je mala
③ Kompenzator kosinusnog ugla (opalno bijelo staklo ili bijela plastika) se dodaje ispred fotoćelije jer kada je upadni kut veliki, fotoćelija odstupa od kosinusnog zakona
④Iluminometar bi trebao raditi na sobnoj temperaturi ili blizu sobne temperature (pomak fotoćelije se mijenja s temperaturom)
Princip kalibracije:
Neka Ls zrači fotoćeliju vertikalno → E=I/r2, promijeni r da dobije vrijednost fotostruje pod različitim osvjetljenjem i pretvori trenutnu skalu u skalu osvjetljenja odgovarajućim odnosom između E i i.
Metoda kalibracije:
Koristeći standardnu lampu intenziteta svjetlosti, na radnoj udaljenosti sličnoj točkastom izvoru svjetlosti, promijenite udaljenost l između fotoćelije i standardne lampe, zabilježite očitanja galvanometra na svakoj udaljenosti i izračunajte osvjetljenje E prema obrnutom kvadratu zakon udaljenosti E=I/r2. Može se dobiti niz vrijednosti fotostruje i sa različitim osvjetljenjem, koje se mogu koristiti kao kriva promjene fotostruje i i osvjetljenja E, što je kalibracijska kriva iluminometra.
Faktori koji utiču na kalibracionu krivu:
Fotoćeliju i galvanometar treba ponovo kalibrirati kada se zamjene; iluminometar treba ponovo kalibrirati nakon perioda upotrebe (obično 1-2 puta u toku jedne godine); visoko precizni iluminometri mogu se kalibrirati sa standardnim lampama intenziteta svjetlosti; Opseg kalibracije merača osvetljenosti može promeniti rastojanje r, a mogu se koristiti i različite standardne lampe, a može se izabrati i strujomer malog dometa.
