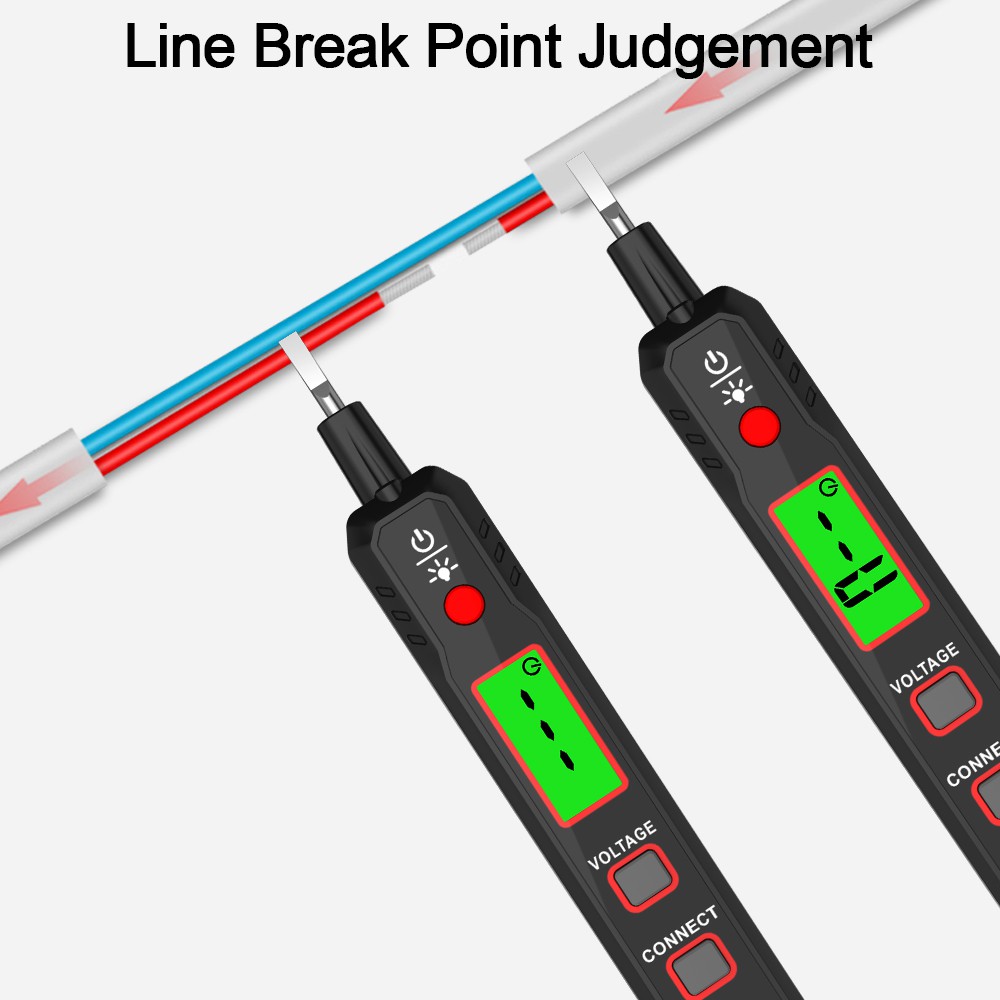

Princip i primjena električne olovke
Električna testna olovka je jedan od alata koji električari često koriste za utvrđivanje da li je predmet napunjen ili ne. Njegova unutrašnja struktura je sijalica sa dvije elektrode. Sijalica je napunjena neonskim gasom, poznatijim kao neonska sijalica. Jedan njen pol je povezan sa vrhom olovke, a drugi pol je povezan sa drugim krajem olovke nakon što je veliki otpor povezan u seriju. Kada napon između dva pola neonske sijalice dostigne određenu vrijednost, između dva pola će se generirati sjaj, a intenzitet sjaja je proporcionalan naponu između dva pola. Kada je napon napunjenog tijela prema zemlji veći od početnog napona sjaja neonske sijalice, a vrh test olovke ga dodirne, drugi kraj je uzemljen kroz ljudsko tijelo, tako da će test olovka emitovati svjetlost. Funkcija otpora u test olovci je da ograniči struju koja teče kroz ljudsko tijelo kako bi se izbjegla opasnost.
Osim procjene da li je predmet nabijen ili ne, električna test olovka ima i sljedeće namjene:
(1) Može se koristiti za niskonaponsku faznu verifikaciju kako bi se izmjerilo da li su žice u liniji u fazi ili van faze. Specifična metoda je: stanite na objekt izolovan od zemlje, držite ispitni vod u svakoj ruci, a zatim testirajte na dvije žice koje se testiraju. Ako dvije ispitne žice svijetle jako, dvije provodne žice su različite. Naprotiv, radi se o istoj fazi koja se ocenjuje po principu da je razlika napona između dva pola neonske sijalice u test olovci proporcionalna njenom intenzitetu svetlosti.
(2) Može se koristiti za razlikovanje naizmjenične struje i jednosmjerne struje. Prilikom testiranja test olovkom, ako oba pola u neonskoj sijalici test olovke svijetle, to je naizmjenična struja; ako svijetli samo jedan od dva pola, to je jednosmjerna struja.
(3) Može suditi o pozitivnim i negativnim polovima jednosmjerne struje. Povežite test olovku na DC kolo radi testiranja, pol koji svijetli na neonskoj sijalici je negativni pol, a pol koji ne svijetli je pozitivan pol.
(4) Može se koristiti za procjenu da li je DC uzemljen. U DC sistemu koji je izolovan od zemlje, možete stajati na tlu i dodirnuti pozitivni ili negativni pol DC sistema sa test olovkom. Ako neonska sijalica test olovke ne svijetli, nema pojave uzemljenja. Ako se neonska sijalica upali, to znači da je došlo do pojave uzemljenja. Ako svijetli, to znači da je pozitivna elektroda uzemljena. Ako je svjetlo na kraju prsta, to je negativno uzemljenje. Međutim, mora se naglasiti da se u DC sistemu sa relejem za praćenje uzemljenja, ova metoda ne može koristiti za utvrđivanje da li je DC sistem uzemljen.
