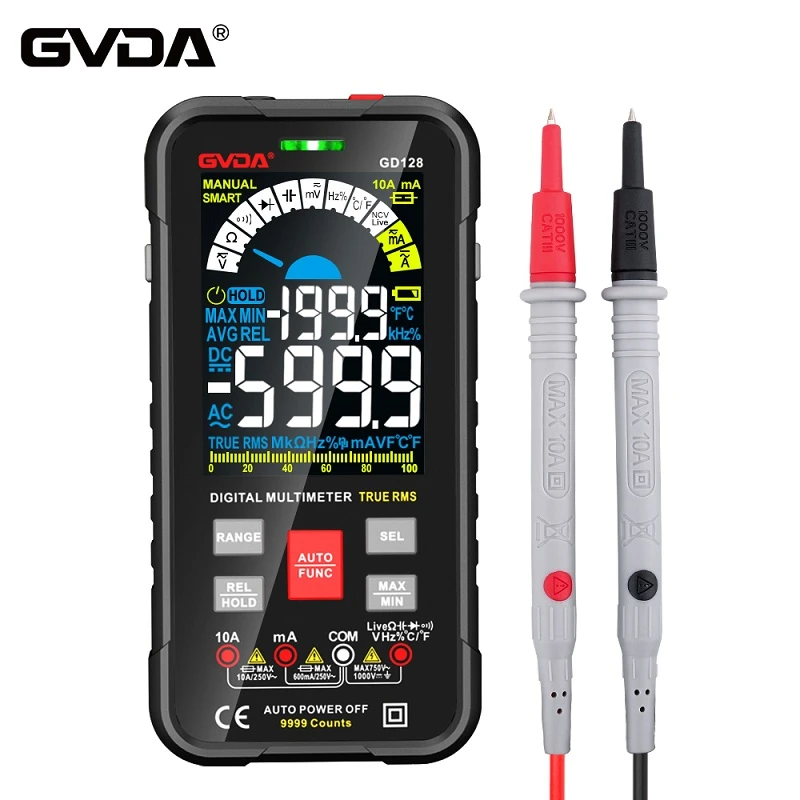

Princip triode i metoda ocjenjivanja pinova i modela mjerenjem multimetrom
Korak 1: Odredite bazu i tip cijevi (NPN ili PNP)
Osnova PNP cijevi je zajednička tačka dva negativna pola, a osnova NPN cijevi zajednička tačka dva pozitivna pola. U ovom trenutku možemo koristiti diodnu datoteku digitalnog multimetra za mjerenje baze. Za PNP cijevi, kada je crni ispitni vod (povezan na negativni pol baterije u mjeraču) na bazi i crveni ispitni vod se koristi za mjerenje druga dva pola, očitanja se općenito ne razlikuju mnogo (općenito { {0}}.5-0.8). Za veće očitavanje (obično 1). Za NPN cijev, crveni ispitni vod (povezan na pozitivnu elektrodu baterije u mjeraču) spojen je na bazu.
Korak 2: Odredite emiter i kolektor
Ako koristite pokazivač multimetar da biste došli do ovog koraka, možda ćete morati koristiti dvije ruke, a čak će i neki prijatelji koristiti svoje jezike, što se može reći da je prilično problematično. Mnogo je zgodnije koristiti hfe datoteku trostruke cijevi digitalnog mjerača (za mjerenje istosmjernog povećanja triode) za mjerenje. Stavite multimetar na hfe datoteku, umetnite triodu u malu rupu NPN-a, a b pol odgovara slovu b iznad. Reading; zatim preokreni svoje druge dve stope, i onda pročitaj. Polaritet većeg očitanja odgovara slovu na mjeraču, a isto vrijedi i za ostale triode!
Drugo, metoda korištenja digitalnog multimetra za otkrivanje kvalitete triode je sljedeća:
1. Pronađite bazu: stavite digitalni multimetar u diodni zupčanik, povežite crveni ispitni vod na bilo koji pin i koristite crni ispitni kabel da dodirnete druga 2 pina zauzvrat. Ako su dva puta prikazane vrijednosti manje od 1V ili je prikazan simbol preljeva 1, tada je pin spojen na crvenu olovku baza b. Ako je u dva testa prikazana vrijednost manja od 1V u jednom testu, a simbol preljeva 1 je prikazan u drugom, to znači da pin spojen na crvenu test olovku nije osnova, a zatim ponovo izmjerite sa druge igle za pronalaženje baze.
2. Odredite tip cijevi, stavite digitalni multimetar u položaj diode, povežite crvenu olovku sa bazom i dodirnite druge dvije igle crnom olovkom. Ako svi prikazuju 0.5V do 0.8V, cijev koja se testira pripada NPN tipu. Ako je simbol preljeva 1 prikazan dvaput, to znači da je epruveta koja se testira PNP cijev.
3. Da biste razlikovali kolektor C i emiter e, uzmite NPN cijev kao primjer, stavite digitalni multimetar u HFE opseg i koristite PNP utičnicu. Umetnite bazu B u rupu B, a preostale 2 igle umetnite u rupe C i E. Ako je izmjereni HFE desetine do stotine, to znači da je cijev spojena normalno i da ima jaku sposobnost pojačanja. U ovom trenutku, C otvor je umetnut u kolektor C, a E otvor je umetnut u emiter E. Ako je izmjerena vrijednost HFE samo nekoliko ili desetak, to znači da su kolektor c i emiter e epruvete koja se testira se ubacuju obrnuto. U ovom trenutku, C rupa je emiter e, a E rupa je kolektor c. Da bi rezultati ispitivanja bili pouzdaniji, baza b se može čvrsto umetnuti u B otvor, kolektor c i emiter e se zamjenjuju i test se ponavlja dva puta, a prevladat će onaj sa većom prikazanom vrijednošću. Igla umetnuta u C otvor je kolektor c, igla E otvora je emiter e.
4. Test je dobar ili loš. Ipak uzmite NPN tip kao primjer. Otvorite bazu b i izmjerite otpor između c\e polova. Spojite crvenu olovku multimetra na emiter, a crnu olovku na kolektor. Ako je otpor veći od desetina hiljada oma, to znači da je struja prodiranja mala i da cijev može normalno raditi. Ako je otpor između elektroda c i e mali, mjerna cijev će raditi nestabilno i ne može se koristiti u krugovima s visokim tehničkim specifikacijama. Ako je izmjereni otpor približno 0, cijev je pokvarena. Ako je vrijednost otpora beskonačna, to znači da je unutrašnjost cijevi slomljena.
