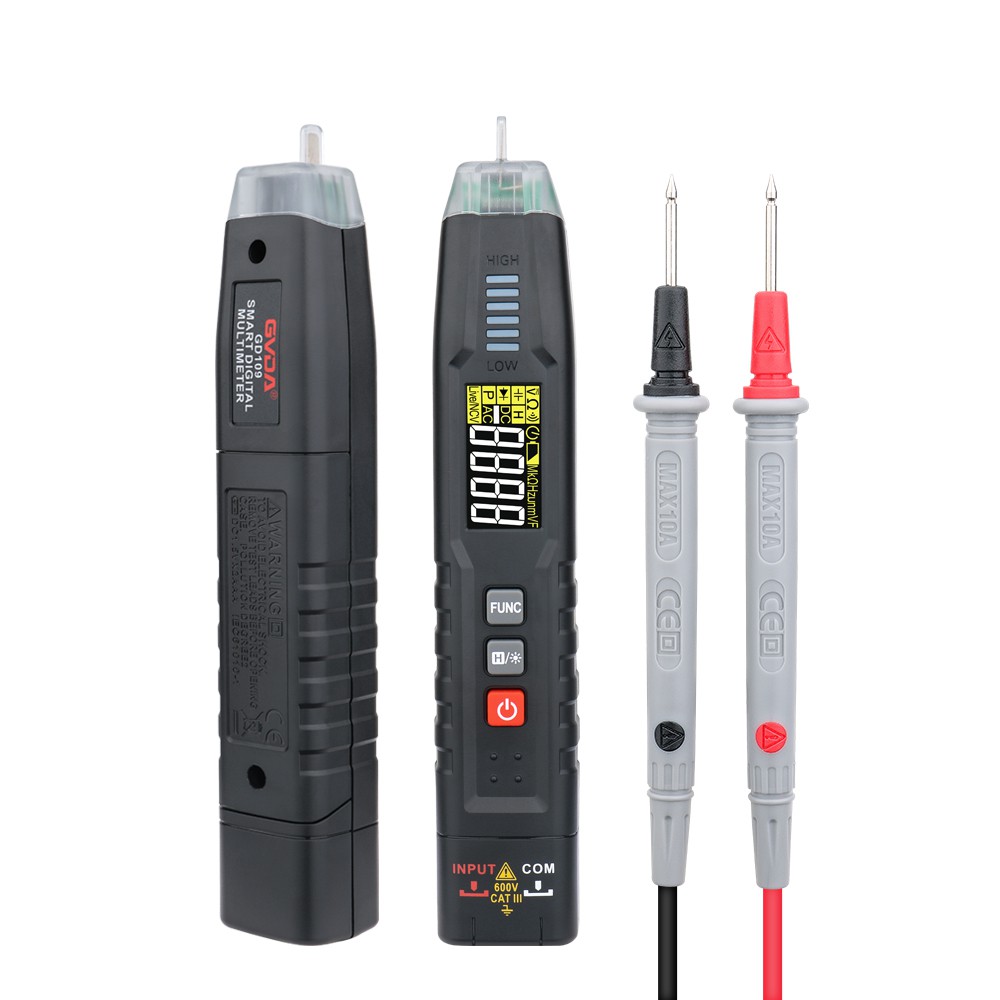

Upotreba multimetra za mjerenje kratkih spojeva, otvorenih strujnih spojeva i kratkih spojeva u liniji
Sa ohm x1 zupčanikom, izmjerite liniju dva, kao što je otpor blizu nule je kratki spoj, kao što je određena količina otpora (ovisno o opterećenju u liniji), to nije kratki spoj, u određenom naponu , što je manji otpor, to je veća struja koja teče kroz vod. Sa datotekom od 1k ohma ili datotekom od 10k, izmjerite dva kraja linije, ako je vrijednost otpora beskonačna je otvoreno kolo
Osnovni princip multimetra je korištenje osjetljivog magnetno-električnog DC ampermetra (mikroampermetra) kao mjerne glave.
Kada mala struja prođe kroz glavu, pojavit će se indikacija struje. Međutim, glava ne može proći velike struje, tako da neki otpornici moraju biti povezani paralelno i serijski da bi se smanjila ili smanjila struja, napon i otpor u kolu.
Proces mjerenja digitalnog multimetra putem pretvaračkog kruga će se mjeriti u DC naponski signal, a zatim će se preko analogno/digitalnog (A/D) pretvarača napon analogno pretvarati u digitalne veličine, a zatim putem elektronskog brojača i konačno rezultati merenja sa digitalnim direktnim prikazom na displeju.
Multimetarsko mjerenje napona, struje i otpora se postiže kroz dio strujnog kola konverzije, mjerenja otpora se baziraju na mjerenju napona, odnosno digitalni multimetar je u digitalnom DC voltmetru na bazi proširenja. into.
Digitalni DC voltmetar A/D pretvarač će promijeniti analognu količinu napona koja se kontinuirano mijenja s vremenom u digitalnu količinu, a zatim digitalnu količinu broji elektronski brojač kako bi se dobio rezultat mjerenja, a zatim rezultat mjerenja prikazuje dekoder displej kolo. Logičko upravljačko kolo kontrolira koordiniran rad kola i dovršava cijeli proces mjerenja u nizu pod djelovanjem sata.
princip:
1, tačnost očitavanja tabele pokazivača je loša, ali je proces zamaha pokazivača intuitivniji, a amplituda njegove brzine zamaha ponekad može objektivnije odražavati veličinu izmjerenog (kao što je mjerenje TV sabirnice podataka (SDL) u prijenos podataka pri blagom podrhtavanju); digitalno očitavanje tablice je intuitivno, ali proces digitalne promjene izgleda vrlo neuredno, nije ga baš lako gledati.
2, pokazivač stol općenito ima dvije baterije, niskonaponsku 1,5V, visokonaponsku 9V ili 15V, crna olovka je pozitivna u odnosu na crvenu olovku. Digitalni mjerač se obično koristi sa 6V ili 9V baterijom. U datoteci otpora, izlazna struja olovke pokazivača u odnosu na digitalnu tablicu je mnogo veća, s R × 1Ω datoteka može učiniti da zvučnik emituje glasan "da" zvuk, s R × 10kΩ datoteka može čak osvijetliti svjetlo koje emituje dioda (LED).
3, u datoteci napona, unutrašnji otpor tabele pokazivača je relativno mali u odnosu na digitalnu tabelu, tačnost merenja je lošija. Neke prilike visokog napona mikrostruja ne mogu se ni precizno izmjeriti, jer će njegov unutrašnji otpor utjecati na mjereno kolo (na primjer, pri mjerenju ubrzanog stupnja napona TV cijevi kada će izmjerena vrijednost biti mnogo niža od stvarnu vrijednost). Unutrašnji otpor napona digitalnog mjerača je vrlo visok, barem u megoomskom nivou, što ima mali utjecaj na kolo koje se testira. Ali vrlo visoka izlazna impedansa čini ga podložnim utjecaju induciranog napona, u nekim je elektromagnetnim smetnjama relativno jakim prilikama izmjereni podaci mogu biti lažni.
4, ukratko, u relativno visokostrujnim, visokonaponskim analognim mjerenjima kola u primjeni pokazivača, kao što su televizori, audio pojačala. U niskonaponskom malostrujnom digitalnom krugu mjerenja za digitalna brojila, kao što su biperi, mobilni telefoni i tako dalje. Nije apsolutno, prema situaciji može se odabrati pokazivač i digitalni mjerač.
