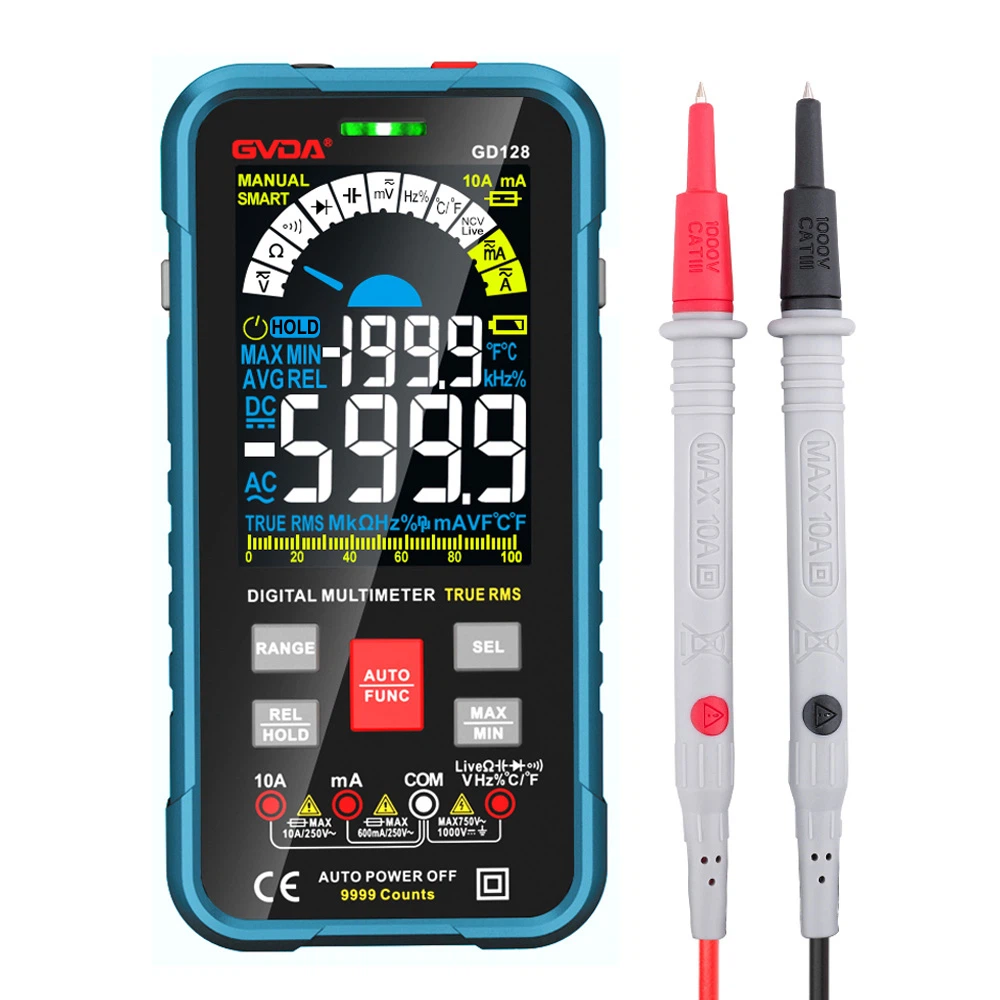

1: Datoteka otpora koju multimetar koristi za testiranje kapacitivne metode:
Praksa je pokazala da se proces punjenja kondenzatora može pratiti i korištenjem digitalnog multimetra, koji je zapravo diskretna digitalna veličina koja odražava promjenu napona punjenja. Pod pretpostavkom da je brzina mjerenja digitalnog multimetra n puta u sekundi, dok se posmatra proces punjenja kondenzatora, svake sekunde se može vidjeti n nezavisnih i sekvencijalno rastućih očitanja. Prema ovoj funkciji prikaza digitalnog multimetra, može se detektovati kvalitet kondenzatora i procijeniti veličina kapacitivnosti. U nastavku je predstavljena metoda detekcije kondenzatora korištenjem otpornog zupčanika digitalnog multimetra, što je vrlo korisno za instrumente bez kapacitivnih zupčanika. Ova metoda je pogodna za mjerenje kondenzatora velikog kapaciteta u rasponu od 0.1 μF do nekoliko hiljada mikrofarada.
Okrenite digitalni multimetar na odgovarajući zupčanik otpora, crveni ispitni vod i crni ispitni vod kontaktiraju dva pola kondenzatora Cx koji se testira, tada će se prikazana vrijednost postepeno povećavati od "000" do simbola prelivanja Prikazuje se "1". Ako uvijek prikazuje "000", to znači da je kondenzator kratko spojen; ako uvijek prikazuje prelijevanje, možda je riječ o otvorenom krugu između unutrašnjih elektroda kondenzatora ili odabrana datoteka otpora može biti neprikladna. Prilikom provjere elektrolitskih kondenzatora, treba imati na umu da je crveni ispitni vod (s pozitivnim nabojem) spojen na pozitivnu elektrodu kondenzatora, a crni ispitni vod spojen na negativnu elektrodu kondenzatora.
Drugo: korištenje kapacitivne datoteke multimetra za testiranje kapacitivne metode:
Neki digitalni multimetri imaju funkciju mjerenja kapacitivnosti, a njihovi rasponi su podijeljeni u pet stupnjeva: 2000p, 20n, 200n, 2μ i 20μ. Prilikom mjerenja, dva pina ispražnjenog kondenzatora mogu se direktno umetnuti u Cx utičnicu na ploči mjerača, a prikazani podaci se mogu očitati nakon odabira odgovarajućeg raspona. Nivo 000p je pogodan za mjerenje kapacitivnosti manjeg od 2000pF; 20n nivo je pogodan za mjerenje kapacitivnosti između 2000pF i 20nF; nivo 200n je pogodan za mjerenje kapacitivnosti između 20nF i 200nF; nivo od 2μ je pogodan za mjerenje kapacitivnosti između 200nF i 2μF. Opseg 20μ, pogodan za mjerenje kapacitivnosti između 2μF i 20μF.
Iskustvo je pokazalo da neki tipovi digitalnih multimetara (kao što je DT890B plus) imaju velike greške pri mjerenju kondenzatora malog kapaciteta ispod 50pF, a za mjerenje kondenzatora ispod 20pF gotovo da nema referentne vrijednosti. U ovom trenutku, serijska metoda se može koristiti za mjerenje kapacitivnosti male vrijednosti. Metoda je: prvo pronađite kondenzator od oko 220pF, koristite digitalni multimetar da izmjerite njegov stvarni kapacitet C1, a zatim spojite mali kondenzator koji se mjeri paralelno s njim da izmjerite njegov ukupni kapacitet C2, zatim razliku između ta dva ( C1-C2) je kapacitet malog kondenzatora koji treba izmjeriti. Korištenje ove metode za mjerenje kondenzatora malog kapaciteta od 1 do 20pF je vrlo precizno.
