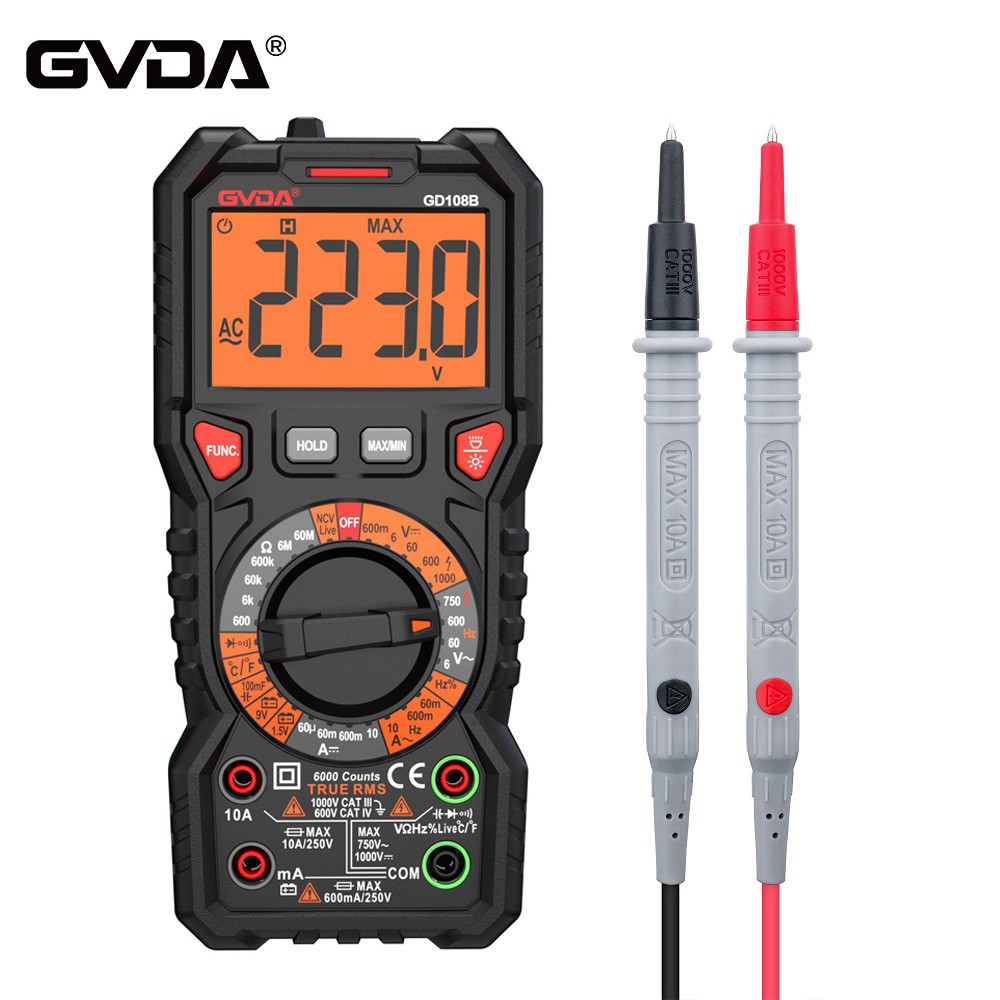

Koje su vještine popravke digitalnog multimetra
1. Ako svi zupčanici ne rade, fokusirajte se na provjeru strujnog kruga i kola A/D pretvarača. Prilikom provjere dijela napajanja, možete ukloniti laminiranu bateriju, pritisnuti prekidač za napajanje, spojiti pozitivni ispitni vod na minus napajanja mjerača koji se testira, a negativan ispitni kabel na pozitivno napajanje (za digitalno multimetri) i prebacite se na položaj za mjerenje diode. Ako je prednji napon diode veći, to znači da je dio napajanja ispravan. Ako je odstupanje veliko, to znači da postoji problem u dijelu napajanja. Ako postoji prekid strujnog kruga, usredotočite se na provjeru prekidača za napajanje i vodova baterije. Ako dođe do kratkog spoja, morate koristiti metodu otvorenog kruga kako biste postupno isključili komponente koje koriste napajanje, te se fokusirati na provjeru operativnog pojačala, tajmera i A/D pretvarača. U slučaju kratkog spoja, obično je oštećeno više od jedne integrirane komponente. Provjera A/D pretvarača može se izvršiti istovremeno sa osnovnim mjeračem, koji je ekvivalentan glavi DC metra analognog multimetra. Specifična metoda provjere:
(1) Opseg merača koji se testira je okrenut na najniži nivo jednosmernog napona;
(2) Izmjerite da li je radni napon A/D pretvarača normalan. Prema modelu A/D konvertora koji se koristi u tabeli, koji odgovara V plus pinu i COM pinu, da li je izmerena vrednost u skladu sa svojom tipičnom vrednošću.
(3) Izmjerite referentni napon A/D pretvarača. Referentni napon najčešće korištenog digitalnog multimetra je općenito 100mV ili 1V, odnosno mjerite DC napon između VREF plus i COM. Ako odstupa od 100mV ili 1V, možete koristiti eksterni potenciometar. Napravite podešavanja.
(4) Provjerite broj na displeju čiji je ulaz nula, kratko spojite pozitivni terminal IN plus i negativni terminal IN- A/D konvertora, tako da ulazni napon Vin=0, a mjerač prikaže " 00.0 ili "00.00.
(5) Provjerite punu svjetlinu ekrana. Kratko spojite testni terminal TEST pin i pozitivni priključak napajanja V plus, učinite da logička masa postane visokopotencijalna i svi digitalni sklopovi prestanu raditi. Budući da se DC napon dodaje svakom potezu, svi potezi su svijetli i tabela poravnanja pokazuje "1888, a tabela poravnanja pokazuje "18888. Ako nema udaraca, provjerite ima li lošeg kontakta ili prekida između odgovarajućeg izlaznog pina A/D pretvarača i provodljivog ljepila (ili veze) i displeja.
2. Ako postoji problem sa pojedinačnim fajlovima, to znači da A/D konvertor i napajanje rade normalno. Zato što datoteke istosmjernog napona i otpora dijele skup otpornika za dijeljenje napona; AC i DC struje dijele šant; AC napon i AC struja dijele set AC/DC pretvarača; drugi kao što su Cx, HFE, F, itd. se sastoje od nezavisnih različitih pretvarača. Shvatite odnos između njih, a zatim prema dijagramu napajanja lako je pronaći lokaciju kvara. Ako je mjerenje malih signala netočno ili prikazani broj jako skače, onda se usredotočite na provjeru da li je kontakt prekidača raspona dobar.
3. Ako su mjerni podaci nestabilni, a vrijednost uvijek raste kumulativno, kratko spojite ulazni terminal A/D konvertora, a prikazani podaci nisu nula, to je općenito uzrokovano lošim performansama 0 .1μF referentni kondenzator. Nadam se da vam ovo pomaže.
