Po čemu se digitalni multimetar razlikuje od analognog?
Multimetar je električni mjerni instrument koji se koristi za mjerenje električnih parametara kao što su napon, struja i otpor. Multimetri nisu uvijek isti, a različite vrste multimetara imaju različite dimenzije, tačnost, tačnost i mjerne parametre. Multimetre uglavnom koriste električari, studenti inženjerstva i amateri za otklanjanje kvarova na električnoj opremi i strujnim krugovima. Postoje dvije glavne vrste multimetara, a to su analogni multimetar i digitalni multimetar.
Analogni multimetar
Analogni multimetar je najstariji multimetar. Ima iglu koja se okreće duž skale, ali je teško čitati. Prednost je što je jeftin i osjetljiv. Analogni multimetar je osjetljiviji od digitalnog multimetra i može čak osjetiti male promjene u očitanjima.
Analogni multimetar je napravljen od zavojnice postavljene između dva trajna magneta, sa iglom postavljenom na vrhu zavojnice. Kada struja prolazi kroz zavojnicu, ona stvara magnetsko polje koje stupa u interakciju sa magnetnim poljem permanentnog magneta, pri čemu se rotira. Kako se zavojnica rotira, pokazivač će se pomicati duž skale. Ugao rotacije zavojnice zavisi od količine struje koja teče kroz zavojnicu. Stoga analogni multimetar, također poznat kao galvanometar, ima vrlo mali otpor i stoga je osjetljiviji od digitalnog multimetra. Ali važno je izbjeći otklon pune skale (FSD). Kada struja pređe opseg otklona zavojnice, ona počinje sagorevati zavojnicu, uzrokujući oštećenje instrumenta.
Digitalni multimetar

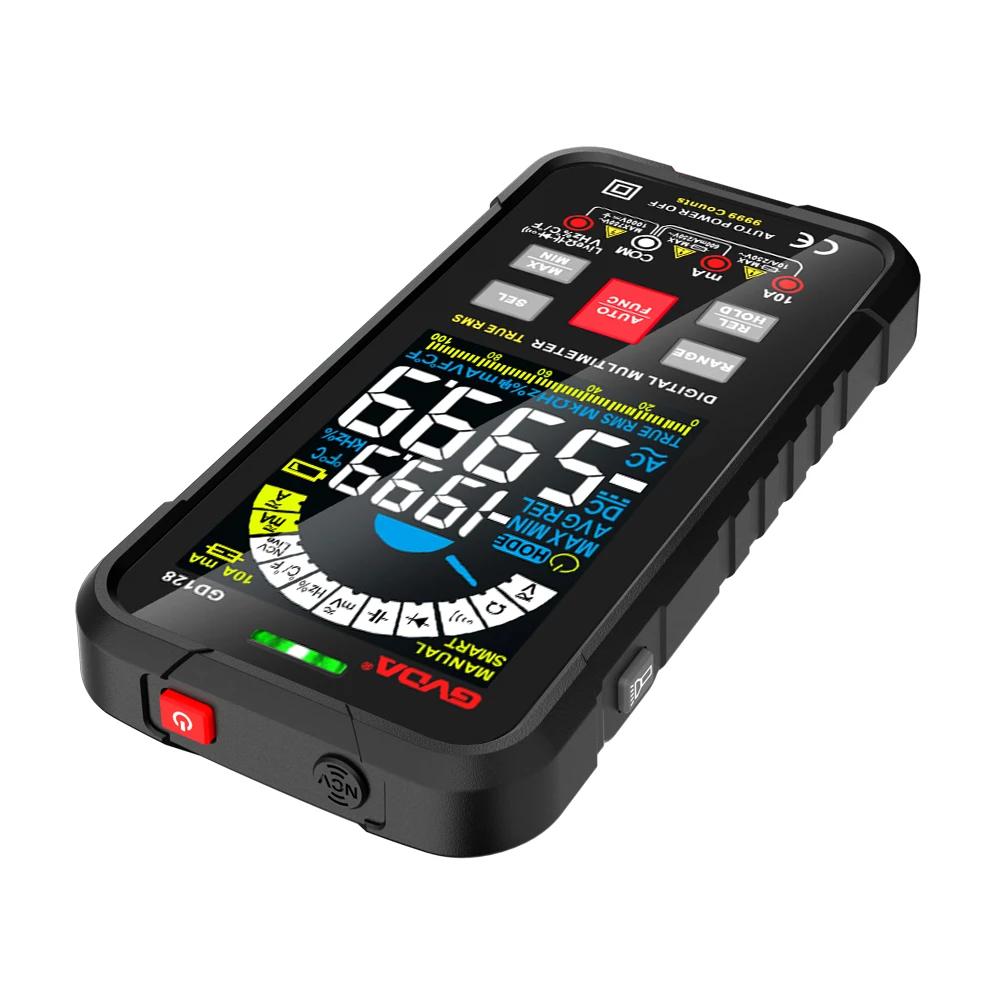

Digitalni multimetar se odnosi na instrument koji može mjeriti različite parametre i prikazati ih na LCD ekranu. Za razliku od analognih multimetara, digitalni multimetri se prikazuju u numeričkom formatu proračuna, što olakšava čitanje rezultata mjerenja. Ali druga strana ove prednosti je ta što analogni multimetar može prikazati očitanja bez ikakvih proračuna, tako da ima brzo vrijeme odziva.
Digitalni multimetar ima LCD, rotirajući točkić i više portova. Brojčanik uključuje unutrašnje kolo povezano koncentričnim prstenom. Dugme za biranje se koristi za aktiviranje kola za određena merenja. Digitalni multimetar je ugrađen sa mikroprocesorom za izračunavanje očitanja. Međutim, ulazni napon ili struja je u analognom obliku. Stoga je uključen ADC (analogno-digitalni pretvarač) za pretvaranje očitanja i prikazivanje na LCD ekranu. Za razliku od skale pokazivača na analognom multimetru, LCD čini rezultate mjerenja lakim za čitanje. Dodatno, digitalni multimetar ima zaštitu od preopterećenja kada mjerenje premašuje opseg.
