Šta znače simboli na multimetru?
Višemetarska struktura

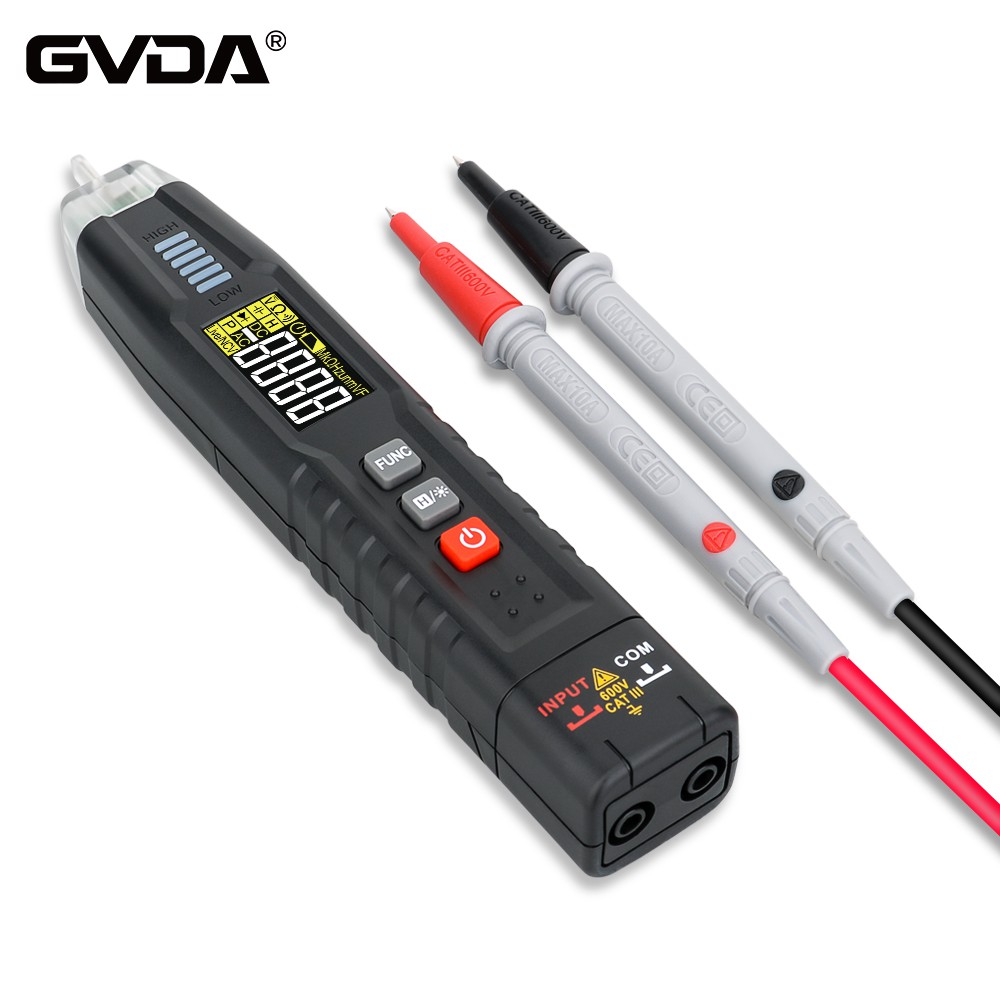

1. Multimetar je uglavnom podijeljen na dva dijela: tijelo i olovku. Olovka je vrlo jednostavna, samo dvije olovke, crvena i crna olovka; Tijelo sata uključuje zaglavlje ili ekran, dugme za konverziju i utičnicu za sondu.
2. Gornji dio tijela sata je ekran na kojem se mogu prikazati sve vrijednosti koje smo izmjerili.
3. Ispod ekrana nalaze se dva dugmeta, odnosno dugme za zadržavanje broja i dugme za ručno/automatsko dometanje.
4. Srednji dio multimetra je dugme za konverziju, koje se koristi za pretvaranje različitih zupčanika. Znakovi na njemu predstavljaju sljedeća značenja: počevši od OFF zupčanika, to su AC napon, DC napon, DC napon milivolti, Ω zupčanik (otpor) i testiranje dioda, kapacitivnost, AC/DC amper, AC/DC miliamper i AC /DC mikroamper.
5. Donji deo kućišta multimetra je utičnica sonde, sa ukupno četiri utičnice s leva na desno, odnosno strujni amper (obratite pažnju na trenutno vreme prolaska), trenutni miliamper mikroamper (takođe obratite pažnju na trenutni zahtev za vreme prolaza), COM (također poznat kao zajednički terminal) i dioda naponskog otpornika; Umetnite crne sonde u COM rupu, a crvene sonde u ostale tri rupe.
6. Takođe, imajte na umu da je metoda označavanja na svakom multimetru različita, ali je značenje predstavljeno znakovima dosljedno.
Šta simboli na multimetru predstavljaju
1~
Izražavanje komunikacije.
2. V-2.5KV 4000 Ω/V
Osetljivost na AC napon i 2.5KV DC napon je 4000 Ω/V.
3. A-V - Ω
Označava mjerljivu struju, napon i otpor.
4. 45-65-1000Hz
Opseg frekvencije upotrebe je ispod 1000 Hz, a standardni opseg frekvencije napajanja je 45-65Hz.
5. 2000 Ω/V DC
Osetljivost DC zupčanika je 2000 Ω/V, a simboli na meraču stezaljki i točkićima su slični gornjim simbolima.
