Zašto se regulirano napajanje široko koristi?
Postoji mnogo metoda klasifikacije za regulirana napajanja. Prema vrsti izlaznog napajanja dijele se na DC regulirano napajanje i AC regulirano napajanje; prema načinu povezivanja između kruga za stabilizaciju napona i opterećenja, dijele se na serijski regulirano napajanje i paralelno regulirano napajanje; prema cijevi za podešavanje Radno stanje je podijeljeno na linearno regulirano napajanje i prekidačko regulirano napajanje; prema vrsti kola, dijeli se na jednostavno regulirano napajanje i regulirano napajanje tipa povratne sprege itd.

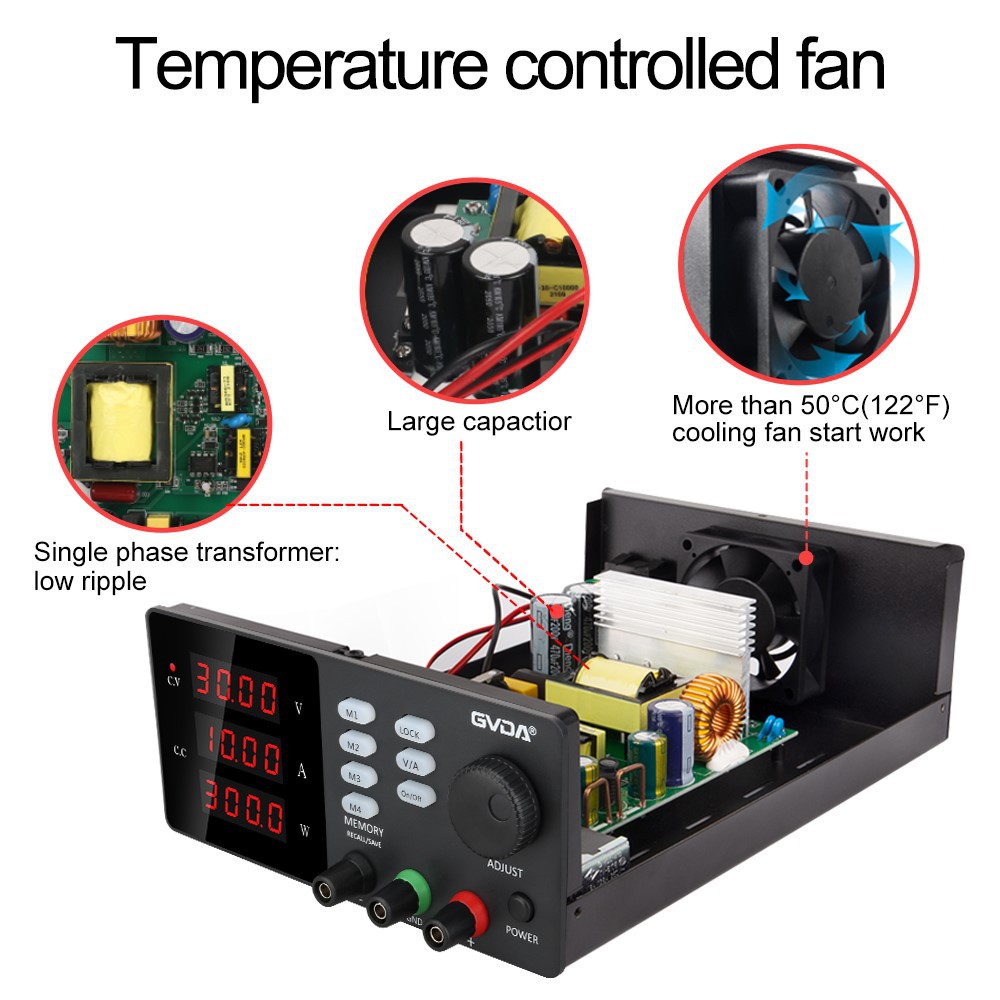

Prednosti i nedostaci prekidačkog regulisanog napajanja
prednost:
U poređenju sa "serijskim regulisanim napajanjem", "regulisano napajanje prekidača" je efikasnije i štedi energiju; ima snažnu sposobnost prilagođavanja promjenama u naponu mreže; ima širok podesivi raspon izlaznog napona; jedna prekidačka cijev može lako dobiti više setova naponskih nivoa. Napajanje; male veličine, male težine i mnogih drugih prednosti, široko se koristi.
(1) Niska potrošnja energije i visoka efikasnost
(2) Mala veličina i mala težina
(3) Široki raspon stabilizacije napona
(4) Efikasnost filtriranja je znatno poboljšana, što značajno smanjuje kapacitet i zapreminu filterskih kondenzatora.
(5) Oblici kola su fleksibilni i raznoliki
Princip rada: Nakon ispravljanja i filtriranja, DC napon se dovodi do osnove cijevi za podešavanje pomoću R1, uzrokujući da se cijev za podešavanje uključi. Kada je V1 uključen, napon prolazi kroz RP i R2 da bi se uključio V2, a zatim je V3 također uključen. U ovom trenutku, V1, naponi emitera i kolektora V2 i V3 se više ne mijenjaju (njegova funkcija je potpuno ista kao i cijev regulatora napona). Podešavanjem RP-a može se postići stabilan izlazni napon. Odnos R1, RP, R2 i R3 određuje vrijednost izlaznog napona ovog kola.
Razlika između linearnog reguliranog napajanja i prekidačkog napajanja
Prekidačko napajanje pretvara jednosmernu struju u visokofrekventne impulse, a zatim vrši elektromagnetsku konverziju da bi se postigla konverzija napona i stabilizacija napona. Linearno regulirano napajanje direktno povezuje komponentu za podešavanje koja se može kontrolirati u seriji kako bi podijelila ulazni DC napon kako bi se postigla konverzija napona i stabilizacija napona. To je u suštini ekvivalentno povezivanju promjenjivog otpornika u seriju.
Preklopna regulirana napajanja su vrlo efikasna i mogu se pojačati ili smanjiti. Linearno regulisana napajanja mogu samo smanjiti napon i imaju nisku efikasnost. Prebacivanje reguliranih izvora napajanja proizvodit će smetnje visoke frekvencije, dok linearna regulirana napajanja nemaju smetnje.
