Kako procijeniti curenje i krađu niskonaponskih vodova pomoću ampermetra sa stezaljkama

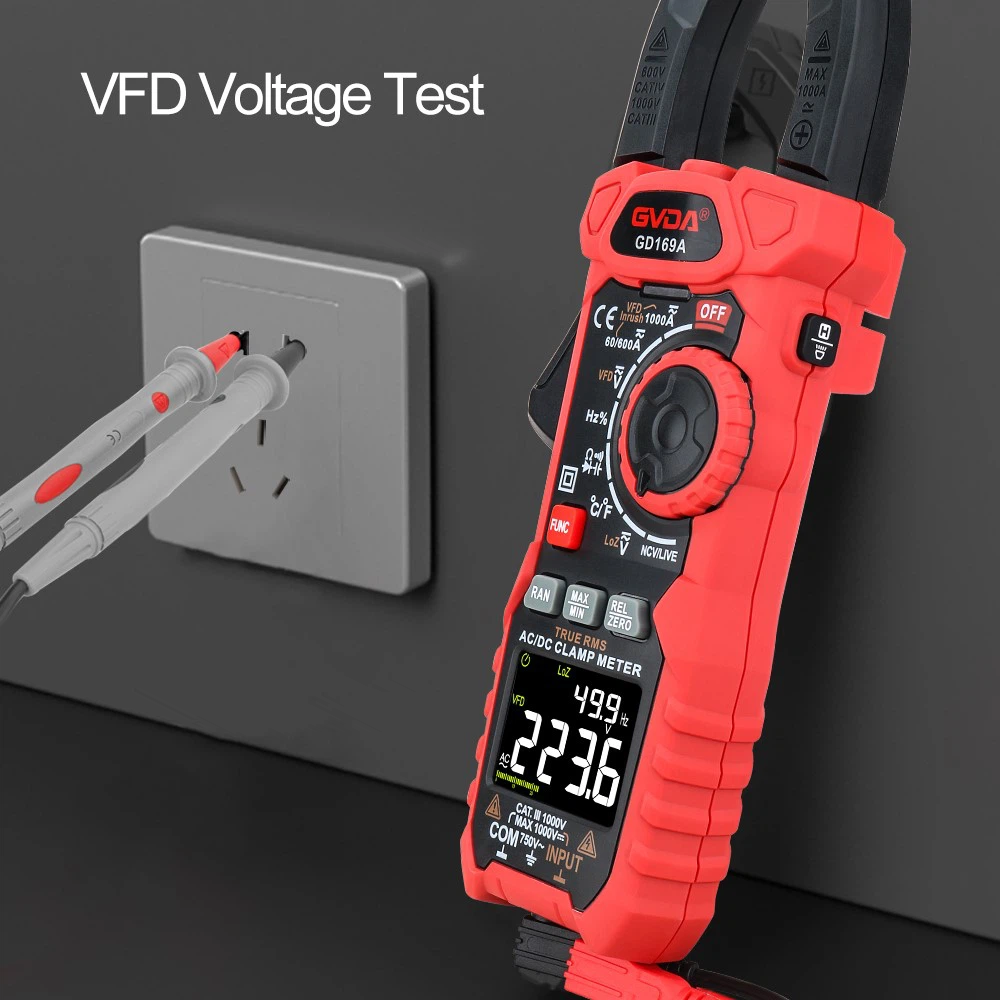

Stezaljka ampermetar se sastoji od strujnog transformatora i ampermetra.
Gvozdeno jezgro strujnog transformatora može se otvoriti kada se ključ zategne; Žica kroz koju prolazi izmjerena struja može proći kroz otvoreni otvor gvozdenog jezgra bez da ga preseče. Kada se ključ otpusti, gvozdeno jezgro se zatvara. Ispitivana žica kola koja prolazi kroz željezno jezgro postaje primarna zavojnica strujnog transformatora, gdje se struja inducira u sekundarnom namotu kroz struju. Dakle, ampermetar povezan sa sekundarnom zavojnicom može pokazati - izmjeriti struju linije koja se testira.
Obično, kada se mjeri struja običnim ampermetrom, ampermetar se može priključiti radi mjerenja tek nakon što se strujno kolo prekine i isključi, što je vrlo problematično, a ponekad to nije dozvoljeno za normalan motor koji radi. U ovom trenutku mnogo je prikladnije koristiti ampermetar sa stezaljkama, koji može mjeriti struju bez prekidanja strujnog kruga.
Ampermetar sa stezaljkama je najbolji alat za provjeru curenja niskonaponskih vodova ili krađe struje.
1, Utvrdite postoji li problem sa samim zaštitnikom koji radi na rezidualnu struju
Metoda detekcije: Na distributivnom transformatoru odspojite osigurač na faznom vodu AC kontaktora na izlaznoj strani niskonaponskog voda. Ako se zaštitnik sa diferencijalnom strujom može normalno pustiti u rad u ovom trenutku, to dokazuje da je zaštitnik na diferencijalnu struju dobar. U suprotnom, zaštitnik koji radi na diferencijalnu struju treba popraviti i zamijeniti.
2, Provjerite koji fazni vod ima curenje
Metoda ispitivanja: na distributivnom transformatoru odspojite neutralni vod na strani izlaznog voda AC kontaktora koji upravlja niskonaponskim vodom, ugradite uklonjeno jezgro osigurača na jednu od faza, izmjerite fazu ampermetrom stezaljke i izmjerena struja je struja curenja faze. Izmjerite struju curenja preostalih faza curenja u nizu koristeći istu metodu. Kako bi se spriječilo oštećenje instrumenta velikom strujom zbog uzemljenja fazne linije (kao što je neko ukrao električnu energiju koristeći metodu jedne linije na jednom mjestu) na liniji, zupčanik ampermetra će se prvo postaviti na zupčanik velike struje tokom detekcija; Ako je otkrivena vrijednost vrlo mala, prebacite zupčanik ampermetra na miliamperski zupčanik radi detekcije.
3, Nakon određivanja fazne linije sa curenjem, odredite lokaciju curenja
Metoda detekcije: na distributivnom transformatoru umetnite fazni vod koji treba provjeriti u jezgro osigurača, odspojite neutralni vod i osigurače druge dvije faze i koristite ampermetar sa stezaljkama da otkrijete fazni vod pod naponom kako biste odredili položaj curenja. Da bi se poboljšala efikasnost, položaj motke za penjanje može se odabrati na sredini linije. Kroz detekciju se može utvrditi da li je pozicija curenja u prvoj ili drugoj polovini linije, a zatim se može otkriti u dijelu vodnog sumnjivog curenja. Po analogiji, suzite opseg detekcije.
Konačno, izolatori stubova faznog voda unutar određenog malog opsega će se testirati, a fazni vodovi domaćinstva korisnika koji su povezani na fazni vod unutar ovog opsega će se testirati (bilo na tlu ili istovremeno tokom detekcije izolacije) kako bi se utvrdilo specifična lokacija curenja.
Pod uslovima niskonaponskog prenosa električne energije, ampermetar tipa stege se takođe može koristiti za detekciju niskonaponske korisničke priključne linije unutar sumnjivog opsega. Prilikom detekcije, fazni vod i neutralni vod monofaznih korisnika moraju se istovremeno postaviti u čeljust ampermetra sa stezaljkom, a u čeljust će se postaviti i trofazni vodovi i neutralni vodovi trofaznih korisnika. u isto vrijeme. Ako nema greške curenja, tada je fazorski zbroj magnetnog fluksa struje opterećenja nula, a indikacija ampermetra je također
