Kako koristiti multimetar za ispitivanje otpora uzemljenja
Obično, za ispitivanje otpornosti uzemljenja, potrebno je zakopati tijelo za uzemljenje i izvesti nivo uzemljenja kako bi se instrument i oprema pouzdano uzemili. Kako bi se osiguralo da otpor uzemljenja ispunjava zahtjeve, obično je potreban namjenski tester otpora uzemljenja, kao što je japanski Gongli 4105A tester otpora uzemljenja/Gongli 4102A tester otpora uzemljenja, za mjerenje. Alternativno, koristite skuplji tester otpora uzemljenja tipa stezaljke.
Ali u upotrebi, specijalizovani testeri otpornosti uzemljenja su skupi i nezgodni za kupovinu. Može li se multimetar koristiti za mjerenje otpora uzemljenja? Autor je izvršio eksperimente na otpornosti uzemljenja različitih tipova tla pomoću multimetra, te uporedio podatke mjerene multimetrom sa podacima mjerenim posebnim testerom otpora uzemljenja. Njih dvoje su bili veoma bliski. Specifična metoda mjerenja je sljedeća:
Pronađite dva okrugla čelika dužine 8 mm i 1 m, naoštrite jedan kraj kao pomoćnu šipku za ispitivanje i umetnite ih u tlo na udaljenosti od 5 m s obje strane tijela za uzemljenje A koje se ispituje. Dubina treba da bude najmanje 0.6m, a tri treba da budu u pravoj liniji.
Ovdje je A tijelo za uzemljenje koje se testira, a B i C su pomoćne ispitne šipke

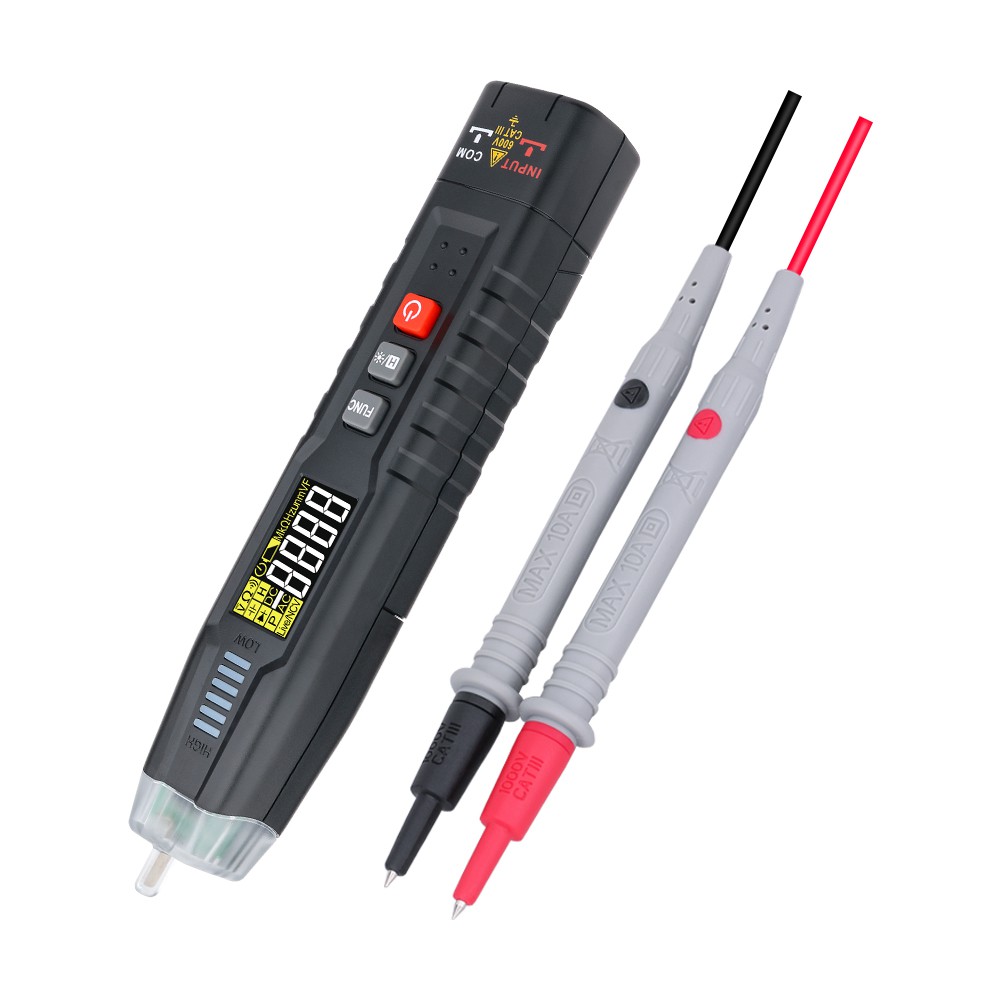

Zatim upotrijebite multimetar (R * 1 brzina) za mjerenje A i B; Vrijednosti otpora između A i C, označene kao RAB, RAC i RBC, mogu se izračunati kako bi se odredila vrijednost otpora uzemljenja tijela za uzemljenje A.
Zbog činjenice da se otpor uzemljenja odnosi na otpor kontakta između tijela za uzemljenje i tla. Neka su otpori uzemljenja A, B i C RA, RB i RC redom. Tada neka otpor tla između A i B bude RX, jer je razmak između AC i AB jednak, otpor tla između A i C također može biti RX; Budući da je BC=2AB, otpor tla između B i C približno 2RX, tada:
RAB=RA+RB+RX......
① RAC=RA+RC+RX......
② RBC=RB+RC+2RX......
③ Kombinovanje ①+② - ③ daje: RA=(RAB+RAC-RBC)/2
④ Formula je za izračunavanje otpora uzemljenja.
Primjer stvarnog mjerenja: Podaci određenog tijela za uzemljenje mjereni danas su sljedeći: RAB=8.4 Å, RAC=9.3∩,RBC=10.5∩. onda:
RA=(8.4+9.3-10.5)/2=3.6 (Å)
Dakle, vrijednost otpora uzemljenja testiranog tijela za uzemljenje A je 3,6 Å.
Vrijedi napomenuti da prije mjerenja tijela za uzemljenje A, B i C moraju biti brušena i polirana brusnim papirom kako bi se minimizirao kontaktni otpor između sonde i tijela za uzemljenje, kako bi se smanjile greške.
